Zócalo de 30 GHz para encapsulado QFN34

186
0

Zócalo de 30 GHz para encapsulado QFN34

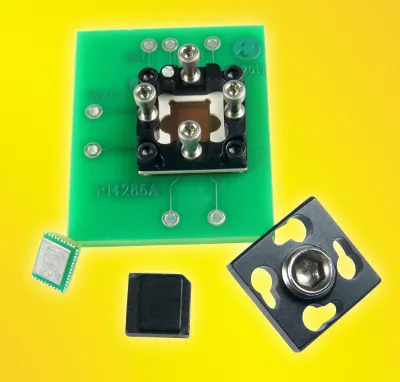

Ironwood Electronics ha introducido un nuevo zócalo de 30 GHz para encapsulado QFN34 de elastómero de alto rendimiento y baja inductancia para QFN con inclinación de 0.4 mm. El SG-MLF-7084 ha sido diseñado para un encapsulado de 6 x 4.5 mm y opera con un ancho de banda de hasta 30 GHz (con menos de 1 dB de pérdida de inserción en configuración GSSG). La resistencia de contacto es de 20 mΩ por pin.

El zócalo de 30 GHz para encapsulado QFN34 se monta usando hardware suministrado en la PCB sin soldadura. Su formato compacto permite ubicar inductores, resistencias y condensadores de desacople cerca de otros componentes en tareas de sintonización de impedancia con completa seguridad. El zócalo también incorpora un método de instalación rápida y sencilla.

Características del zócalo de 30 GHz para encapsulado QFN34

El SG-MLF-7084, con rango de temperatura operativa de -35 a +100 °C, se caracteriza por inductancia de pin de 0.118 nH e inductancia mutua de 0.025 nH, y capacitancia a tierra de 0.029 pF y capacitancia mutua de 0.025 pF, y capacidad de corriente de 2 A por pin.
