Socket de 10 GHz para QFN40

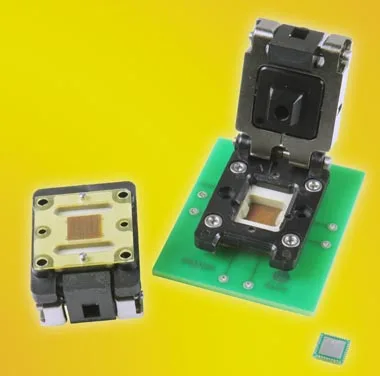

Ironwood Electronics ha introducido un nuevo socket de 10 GHz para QFN40 de elevado rendimiento con inclinación de 0.5 mm. El CG-QFN-7009 ha sido diseñado para un encapsulado de 6 x 6 mm y opera con un ancho de banda de hasta 10 GHz (con menos de 1 dB de pérdida de inserción).

El socket de 10 GHz para QFN40 posee un single latch snap lid de fácil apertura con mecanismo de compresión con muelle integrado. La fuerza de este muelle se puede ajustar en función del grosor del encapsulado. La resistencia de contacto es de 20 mΩ por pin.

Este nuevo modelo, CG-QFN-7009, que conecta todos los pines con ancho de banda de 10 GHz en todas las conexiones, se monta usando el hardware suministrado en la PCB sin soldadura. Su formato compacto permite ubicar inductores, resistencias y condensadores de desacople cerca de otros componentes con absoluta seguridad.

Otras propiedades en el socket de 10 GHz para QFN40

Las características se completan con rango de temperatura de -35 a +100 °C, inductancia de pin de 0.11 nH e inductancia mutua de 0.028 nH, y capacitancia a tierra de 0.028 pF y capacidad de corriente de 2 A por pin.

El CG-QFN-7009 está realizado con un contactor de elastómero de elevado rendimiento y baja inductancia.
