Módulo plástico IEGT 4500 V y 1200 A

1352
0

El módulo plástico IEGT 4500 V y 1200 A, con diodo para mejorar la eficiencia, reducir el tamaño y el peso, en aplicaciones de conmutación de alta potencia.

Módulo plástico IEGT 4500 V y 1200 AToshiba Electronics Europe anuncia la salida al mercado de un módulo plástico IEGT 4500 V y 1200 A de alta potencia para su uso en tracción ferroviaria, control de motores industriales, sistemas de energía renovable y transporte de energía eléctrica y aplicaciones de distribución.

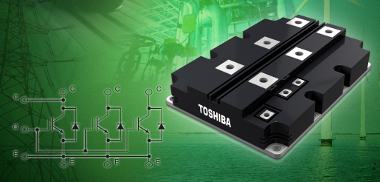

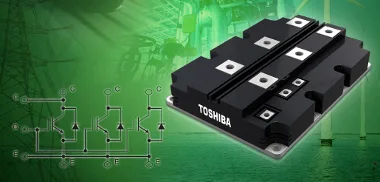

El módulo plástico IEGT MG1200GXH1US61 PMI (módulo de caja plástica) integra un canal N IEGT (transistor de puerta mejorado por inyección) y un diodo de recuperación rápida (FRD) en un paquete estándar con una superficie de sólo 140 mm x 190 mm.

Aplicación para el módulo plástico IEGT

Diseñado para ser utilizado a mucho más altas corrientes en la clase de los módulo 4500 V, el nuevo módulo plástico IEGT también ahorrará energía, espacio y peso en los diseños de alta potencia de conmutación convertidor / inversor y de control de motores.

Este nuevo componente, MG1200GXH1SU61, ofrece una tensión nominal de aislamiento de 6000 VCA (rms durante un minuto) y puede manejar una corriente de colector de desvío pico de 2400A. Disipación de potencia del colector (a 25 °C) es de 4000 W. Un intervalo de temperatura de funcionamiento de -40 °C a +150 °C asegura la compatibilidad con los entornos de temperatura ampliados que caracterizan las aplicaciones de alta tensión.
