Codificadores de movimiento de alta resolución

251
0

codificadores de movimiento de alta resolución

Avago Technologies, suministrador de componentes de interfaz analógica para aplicaciones inalámbricas, fijas, de almacenaje e industriales, anuncia una nueve serie de codificadores de movimiento de alta resolución incrementales ópticos de 3 canales, los modelos AEDT-981x, diseñados para dar paso a una nueva generación de aplicaciones robustas de control de movimiento de alta precisión, incluyendo servomotores DC, accionamientos lineares y rotativos, equipo de automatización industrial, impresoras 3D, robótica y drones.

Como ampliación de la serie de módulos HEDS-914x de este fabricante, la nueva serie de codificadores de movimiento de alta resolución AEDT-981x presenta un interpolador integrado compatible con una amplia gama de resolución de codificación desde 1.000 a 5.000 cuentas por revolución usando una rueda de código de un radio óptico de 11 mm.

La nueva serie de codificadores de movimiento de alta resolución de nivel industrial funciona a una temperatura de -40 °C a +115 °C. Comparado con soluciones competitivas del mercado, el AEDT-981x tiene un consumo un 70% más bajo de energía de alimentación, lo que minimiza el consumo de energía y tiene una alta tolerancia de juego espacial y un alto espacio del disco codificador, facilitando el alineamiento del eje del motor y aumentando la integridad de la señal del fotodetector.

Disponibilidad de los nuevos codificadores de movimiento de alta resolución

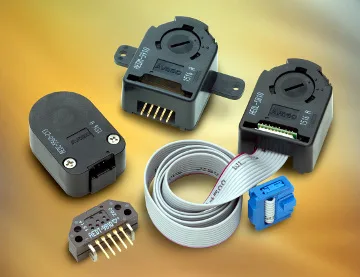

El codificador está disponible en una unidad de módulo autónomo como el AEDT-981x o en tres juegos de módulos pre-ensamblados. El AEDM-5xxx es un kit con un cierre de presión en la cubierta, el AEDC-5xxx es un kit con conector de enganche, y el AEDL-5xxx es un kit con un controlador e línea diferencial integrado IC compatible con las salidas RS-422.

Características destacadas en los codificadores de movimiento de alta resolución

  • Salidas en cuadratura de canal dual y una salida digital de índice.
  • Resolución de Codificación: 1.000, 1.024, 1.250, 2.000, 2.048, 2.500, 4.000, 4.096, y 5.000 CPR.
  • Consumo eléctrico bajo: 20mA (típico ICC).
  • Tolerancia de juego espacial de 0,4 mm.
  • Rango de espacio de disco codificador de ±0.15 mm.
  • Completamente compatible con la Serie de Módulos de Avago HEDS-914x.
  • 4kV HBM ESD Inmunidad (JESD22-A114D).
  • Factor de forma pequeño: 26,67 mm (L) x 20,8 mm (W) x 1,16 mm (H).
