Codificador incremental modular AMT12

1763
0

Con una capacidad de dieciséis resoluciones programables, el codificador incremental modular AMT12 proporciona una alta capacidad de resistencia a la suciedad o el aceite para servir en entornos exigentes como el industrial.

CUI Devices, fabricante estadounidense de componentes electrónicos, presenta su nuevo codificador incremental modular AMT12, un dispositivo versátil diseñado para ofrecer alta precisión y durabilidad en entornos industriales exigentes.

Entre sus características más destacadas tenemos sus dieciséis resoluciones programables que alcanzan hasta 4.096 pulsos por revolución (PPR por sus siglas en inglés). Este dispositivo utiliza un formato de onda cuadrada de voltaje CMOS, y se configura a través del software AMT Viewpoint, que permite realizar actualizaciones de firmware y configuraciones personalizadas según las necesidades específicas de cada aplicación.

Opera con un suministro de entre 4,5 y 5,5 V, y presenta un consumo de corriente de tan solo 16 mA, con un tiempo de arranque de 200 ms y una capacidad de salida de corriente de 2 mA por canal. La robustez de su diseño le permite resistir condiciones adversas, incluyendo polvo, suciedad y aceite, lo que garantiza una operativa fiable incluso en entornos difíciles como los industriales.

Configuración y actualizaciones mediante AMT Viewpoint

El AMT12 es compatible con motores de ejes que van desde 1 mm hasta 1/4 de pulgada, lo cual lo convierte en adaptable a una amplia gama de motores industriales. La instalación se facilita mediante un conjunto de herramientas de alineación y centrado, incluidas en el kit estándar, lo que permite una integración rápida y precisa en el sistema del motor.

La señal de salida del codificador se presenta en dos canales, A y B, en cuadratura, con una diferencia de fase de 90 grados para la rotación en sentido contrario a las agujas del reloj. La precisión del dispositivo es de 0,25 grados, y el ciclo de trabajo de la cuadratura varía según la resolución programada, manteniendo un rango de entre el 43% y el 56%. Las resoluciones pueden ser seleccionadas entre varias opciones, incluyendo 96, 192, 200, 250, 384, 400, 500, 512, 768, 800, 1000, 1024, 1600, 2000, 2048 y 4096 PPR.

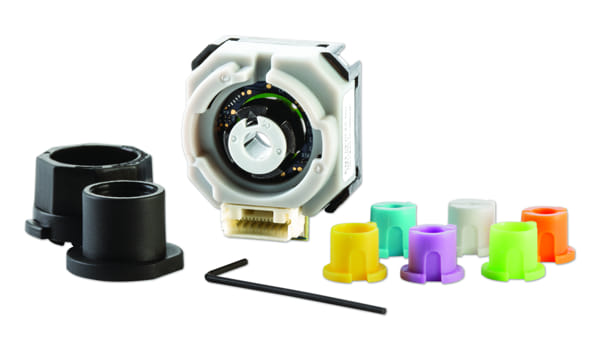

Codificador incremental modular AMT12

También es destacable su capacidad de funcionamiento en un amplio rango de temperaturas, que va desde los -40 hasta los +125 grados centígrados, y su resistencia a la humedad, de hasta un 85% sin condensación. Además, soporta vibraciones de hasta 5 G y golpes de 200 G, lo cual lo hace apto para aplicaciones en entornos con altas exigencias mecánicas.

Este encoder ofrece dos opciones de conexión de cables, que son radial y axial, lo que proporciona flexibilidad en la instalación y el diseño del sistema. La interfaz de conexión se realiza mediante un conector JST NSHR-08V-S, garantizando una integración segura y fiable con otros componentes del sistema.

Si te interesa, en el “Servicio al lector de NTDhoy” puedes solicitar más información sobre el AMT12.
