Inicio Anatronic Interface MIL-STD-1553 de bajo perfil

Interface MIL-STD-1553 de bajo perfil

221
0

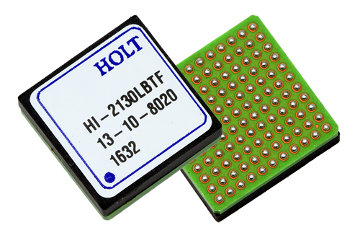

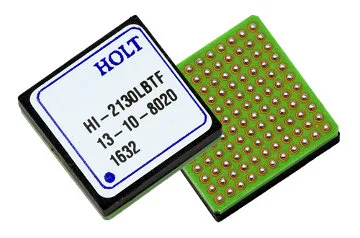

Interface MIL-STD-1553 de bajo perfilHolt Integrated Circuits, empresa representada de Anatronic, anuncia la disponibilidad de una nueva interface MIL-STD-1553 de bajo perfil a 3.3 V, diseñado específicamente para cumplir los requerimientos de ensamblajes Switched Mezzanine Card (XMC) y PCI Mezzanine Card (PMC).

Con un formato de 15 x 15 x 4.4 mm, el modelo HI-2130LBxx se convierte en la interface 1553 con transformadores integrados más diminuto del mercado. Esta solución HI-2130 BGA se suministra en configuraciones compatibles con RoHS y Sn/Pb (estaño / plomo), dotando de una alternativa para ensamblajes tinlead sin el costoso re-balling.

Es un componente de bajo perfil eléctricamente idéntico al modelo HI-2130 existente, integrando lógica de protocolo MIL-STD-1553, RAM estática, dos transceptores de bus y transformadores de aislamiento en un encapsulado BGA.

El componente soporta bus paralelo de 16 bit o interfaz de host serie SPI 4-wire en el BGA y consigue reducir el tamaño mediante la eliminación de transformadores de aislamiento de bus externos. Además, la disminución de la altura hace que el dispositivo sea ideal en ensamblajes de tarjeta mezzanine XMC y PMC.

Detalles de la interface MIL-STD-1553 de bajo perfil

Cada dispositivo contiene un Controlador de Bus (BC), un Terminal Monitor (MT) de Bus y dos Terminales Remotos (RT). Es posible ofrecer cualquier combinación de estos modos de terminal MIL‑STD-1553 para operación sencilla o simultánea.

Los terminales comunican con los buses MIL-STD-1553 a través de los transceptores de bus y transformadores integrados. El usuario asigna RAM estática de 32K x 16-bit on-chip entre modos de terminal para responder a las necesidades específicas de cada aplicación.

La RAM tiene una opción EDC (detección y corrección de error) que aporta robustez adicional en proyectos a elevada altitud y otras aplicaciones sujetas a eventos SEU.

También se puede configurar para un inicio automático vía el puerto SPI de una memoria serie EEPROM.
