Requisito de baja corriente de fuga a tierra
Los equipos médicos generalmente contienen varios componentes, una impresora 3D para imprimir, una pantalla LCD para visualización y control, sensores para dirigir el cabezal de la impresora y elementos calefactores.
Estos componentes periféricos funcionan con diferentes tensiones (CC) que requieren varias fuentes de alimentación (CA/CC) que a menudo provocaban que el equipo no cumpliera con el requisito de baja corriente de fuga a tierra (500μA-750μA) establecido por las normas de seguridad, porque la corriente de fuga a tierra del equipo es la suma total de la corriente de fuga de cada fuente de alimentación (CA/CC).
El cumplimiento normativo establece una baja corriente de fuga para minimizar el peligro de los operarios encargados de estos equipos. Para cumplir con el requisito de baja corriente de fuga, se utiliza una fuente de alimentación con múltiples salidas porque solo consta de un extremo frontal y varias salidas que se pueden configurar para cumplir con los requisitos de tensión y potencia de los componentes periféricos.

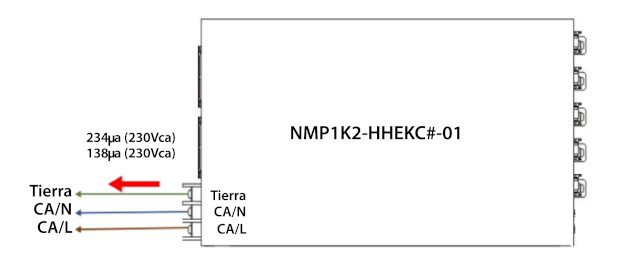

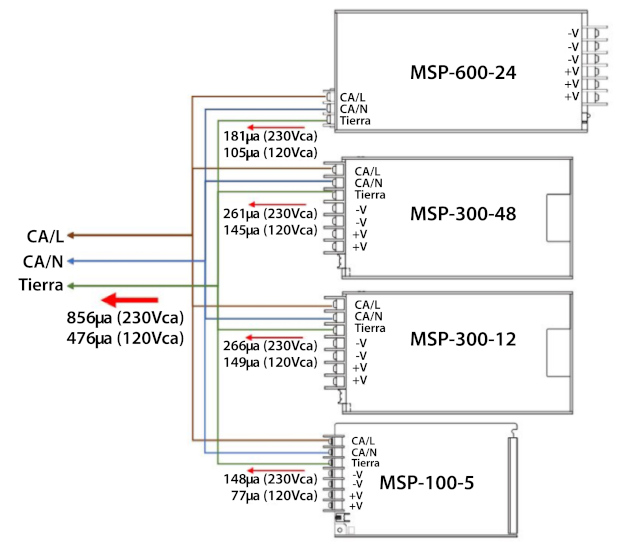

Las figuras 1 y 2 muestran los resultados de la prueba de corriente de fuga del dispositivo NMP 1K2-HHEKC # -01 de Mean Well, que consta de cuatro salidas de 24V, 12V, 48V y 5V, y la corriente de fuga total de cuatro fuentes de alimentación: MSP-600-24, MSP-300-12, MSP-300-48 y MSP-100-5.
La corriente de fuga a tierra de NMP 1K2-HHEKC # -01 es 234μA a 230Vca, mucho menor que la corriente de fuga a tierra total de 856μA de las cuatro fuentes de alimentación MSP. Por lo tanto, la corriente de fuga NMP 1K2-HHEKC # -01 cumple con el requisito de corriente de fuga de 500μA ~ 750μA del equipo eléctrico de consumo.
Alta precisión de tensión de salida
La mayoría de los usuarios esperan elegir la «fuente de alimentación más conveniente», la tensión de salida de cada canal puede permanecer precisa siempre que el cambio de entrada y salida de la fuente de alimentación seleccionada no exceda el parámetro nominal. Sin embargo, la mayoría de las fuentes de alimentación con múltiples salidas no son satisfactorias, por lo tanto, elegir las series UMP y NMP es su mejor opción.
Como se muestra en la Figura 3, una UMP-400-48 está configurada con un NID100-15 y un NID100-12 con un total de 3 salidas.
De los datos de prueba en la Tabla 2, la precisión de la tensión de cada grupo puede alcanzar el ± 0.5%. Cumple con los requisitos de precisión de tensión para la mayoría de los equipos electrónicos.
| Carga | Tensión de salida | Tensión de circuito abierto | Precisión de la tensión | |
| 48 V | 1 A | 48.084 V | 48.120 V | 0.08% |
| 15 V | 2 A | 15.060 V | 15.100 V | 0.26% |
| 12 V | 3 A | 12.000 V | 12.020 V | 0.16% |
Como se muestra en la figura. La serie UMP-400 tiene múltiples combinaciones. Sin embargo, debido al diseño de los módulos NID, se necesitan algunas notas.
Los módulos NID están diseñados con un convertidor reductor no aislado. La tensión de entrada debe ser mayor que la tensión de salida, los NID35/65/100-24 deben funcionar cuando se empareja con el extremo frontal de 48V.
Solo el canal 4 (V4) se puede usar como tensión de salida negativo. Como se muestra en la figura 5, cuando NID35/65/100 se selecciona como una tensión negativa, esta tensión de entrada debe ser inferior a 30Vcc, por lo tanto, solo se puede utilizar el UMP-400-24.
