Convertidores compactos con amplio rango de entrada

242
0

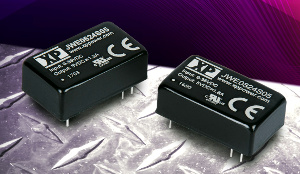

Convertidores compactos con amplio rango de entradaXP Power anuncia dos nuevas series de convertidores compactos DC/DC aislados, en encapsulado ultra-compacto DIP-16 para montaje de inserción, con un amplio rango de tensión de entrada y capaces de ofrecer una densidad de potencia de 50 W/in3.

Las nuevas series, disponibles en VENCO Electrónica, están certificadas de acuerdo a la normativa de seguridad IEC60950-1 y UL/cUL60950-1 para equipos de tecnologías de la información.

Gracias a las técnicas de diseño más modernas, los convertidores compactos de la serie JWE (6 W de potencia total de salida) y de la serie JWE08 (8 W de potencia total de salida) ofrecen 1500 VDC de aislamiento estando disponible versiones con salida simple 3.3, 5, 12, 15 o 24 VDC y con salida doble ±12V o ±15 VDC. La tensión de entrada es de 9 a 36 V o de 18 a 75 V y la eficiencia llega hasta del 87%. Todos los modelos incorporan protección por bloqueo contra la caída de tensión.

Los dispositivos de las dos series cumplen con el estándar EN55032 Level A de compatibilidad EMC por lo que no son necesarios filtros adicionales externamente lo que ahorra espacio en la PCB y coste en la lista de componentes.

El rango de temperatura de trabajo es de -40 °C a +105 °C sin derating o ventilación forzada hasta los 70 °C. El requisito de carga mínimo de las series JWE06 y JWE08 es cero, siendo la regulación de línea típica ±0.2% y la regulación de carga ±0.5%.

El encapsulado en caja metálica DIP-16 tiene unas dimensiones de solo 23.8 por 13.7 por 8.0 mm. Este nivel de integración ofrece a los diseñadores la oportunidad de reducir el area total de PCB o bien añadir nuevas funcionalidades a sus productos existentes.

Aplicaciones para los nuevos convertidores compactos

Todas estas características hacen que los convertidores DC/DC de la serie JWE06 y JWE08 sean la solución ideal para un amplio número de aplicaciones entre las que destacan el diseño de equipos para automatización y control de procesos, broadcast, telecomunicaciones fijas y móviles, equipos para comunicación de datos, redes, instrumentación, equipos de electrónica profesional, etc.
