Antenas para NFCUna de las aplicaciones más extendidas de NFC es el pago sin contacto. Además, son cada vez más las aplicaciones que integran esta novedosa tecnología, como aplicaciones de control de acceso, identificación del conductor, sistemas de entrada pasiva al vehículo, transferencia de archivos peer-to-peer y almacenamiento/intercambio de credenciales.

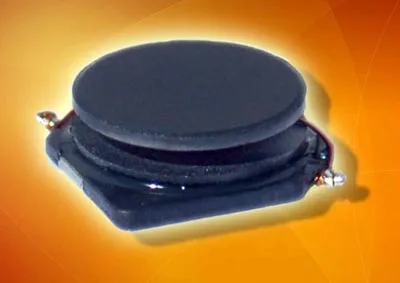

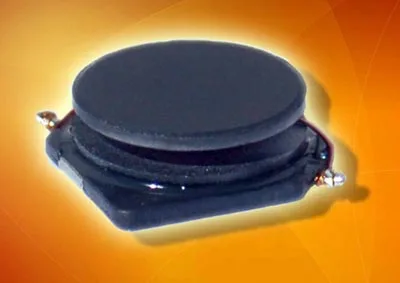

Para satisfacer la creciente demanda de antenas NFC, PREMO presenta una novedosa bobina SMD de eje Z especialmente desarrollada para recepción/transmisión de señal a 13,56 MHz.

La serie de antenas para NFC ZC1003HF es una solución compacta (10x10x3.1 mm) y de alta sensibilidad diseñada especialmente para aquellas aplicaciones NFC donde el tamaño de los componentes es un factor crítico. La nueva antena desarrollada por PREMO, requiere la utilización de menor espacio de PCB comparada con antenas de circuito impreso e incrementa un 30% la distancia de lectura. Adicionalmente, la nueva bobina de eje z ofrece un excepcional rendimiento eléctrico y robustez mecánica, proporcionando una excelente fiabilidad, al haber sido diseñada y validada bajo los estándares de automoción.

La serie ZC1003HF ofrece un valor de inductancia de 2,5 µH/13, 56 MHz y puede ser diseñada a medida según las especificaciones del cliente.

Estas antenas para NFC están formadas por un de núcleo de ferrita de NiZn de altas prestaciones (>106 Ohm·m) y baja permeabilidad inicial para trabajar en alta frecuencia. Proporcionan un funcionamiento muy estable en un amplio rango de temperatura (-40 °C hasta +100 °C). Además, la serie ZC1003HF ofrece alto rendimiento en presencia de planos de tierra o baterías.

Al ser un componente de montaje superficial (SMD), permite una fácil utilización en el proceso automatizado de montaje de placas de circuito impreso, incrementando así la fiabilidad del proceso.

El mercado de la comunicación de campo cercano (NFC), está creciendo rápidamente en todo el mundo. Se estima que las ventas globales de equipos de telefonía móvil equipados con NFC se incrementarán en 400% entre 2013 y 2018, alcanzando la cifra de 1,200 millones de unidades, según IHS Technology.

Usos de las antenas para NFC

La antena ZC1003HF puede ser utilizada en aplicaciones RFID con interfaces ISO15693 (cercanía:I-CODE), ISO 14443A&B (proximidad: MIFARE) interfaz, ISO18092, y Felica.

El producto ha sido diseñado para funcionar con los chipset de NXP: MF-RC500, MF-RC530, MF-RC531, PN511, PN512, PN531, PN532, PN533, PN544, PN547; AMS: AS3953; ST: M24LR16E-R, MELEXIS: MLX90121, Texas Instruments: TRF7960, TRF7970A.

El fabricante ofrece muestras gratuitas para los usuarios que dispongan de algunos de los chipset mencionados anteriormente.

Las nuevas antenas para NFC ZC1003HF son compatibles con la normativa RoHS y cumplen con los requisitos de la normativa NFC.
