Acondicionador de señal para sensado resistivo

223
0

Acondicionador de señal para sensado resistivo

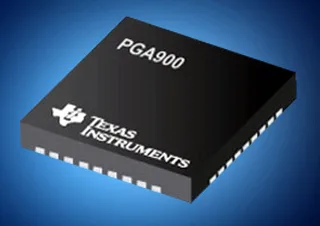

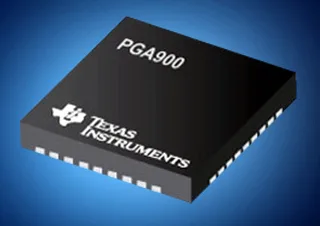

El distribuidor multinacional de componentes electrónicos y conectorización Mouser Electronics ha anunciado la disponibilidad en stock del acondicionador de señal para sensado resistivo de alta resolución programable PGA900 de Texas Instruments (TI). Este dispositivo es uno de los acondicionadores de señal de su clase con mayor resolución, permitiendo la medición de 24 bit de parámetros como presión, tensión, flujo o nivel de líquido.

Las unidades TI PGA900 “manejan” sus señales de entrada mediante la amplificación y la digitalización de dos canales front end analógicos, cada uno de ellos con convertidor de analógico a digital (ADC) de 24 bit y bajo ruido para posibilitar una adquisición de señal de alta resolución.

Este acondicionador de señal para sensado resistivo también incluye un convertidor de digital a analógico (DAC) de 14 bit para ofrecer salidas analógicas lineales y diversas interfaces de salida, incluyendo tensión analógica, bucle de corriente de 4-20 mA, SPI, I2C, UART y one-wire interface (OWI), y dotar a los diseñadores de diferentes opciones.

Los acondicionadores de señal PGA900 proporcionan un core ARM Cortex-M0 programable, que posibilita linealidad flexible y compensación de temperatura para numerosas aplicaciones de sensado de puente resistivo. También integran gestión de potencia que acepta tensiones de alimentación de 3.3 a 30 V para simplificar el diseño.

La referencia de tensión low-drift de 10 ppm/°C asegura la precisión en el rango de -40 a +150 °C.

Diseños con el acondicionador de señal para sensado resistivo

Mouser también cuenta en stock con el módulo de evaluación TI PGA900EVM para comprobar rápida y fácilmente las características del acondicionador en modo de tensión o corriente. Integra puente resistivo onboard con potenciómetro para ajustar las tensiones de entrada diferencial y emular un elemento de sensado de presión. El PGA900EVM también incluye un regulador de 7.5 V para memoria programable una vez (OTP).
