Transformador LLC PHT7249NL para control SiC/GaN

1568
0

Ideal en entornos industriales y automoción, el transformador LLC PHT7249NL ofrece elevado aislamiento en una plataforma SMD compacta.

Pulse Electronics, marca propiedad de Yageo, anuncia la ampliación de su línea de transformadores LLC de control SiC/GaN con la introducción del modelo PHT7249NL, ideal en entornos industriales y automoción.

Así, similar al PMT6907NL, recientemente lanzado, que se puede configurar con controladores LLC, como el TI UCC25800-Q1 para proporcionar salidas positivas y negativas para encendido/apagado, el nuevo PHT7249NL ofrece elevado aislamiento (4,2 KV Hi-Pot) en una plataforma SMD compacta (17,2 x 11 x 8,5 mm), dotando de hasta 3 W de potencia de control.

Mejoras

En principio, esta extensión de la oferta de productos respalda el uso de cable con triple aislamiento para ampliar la tensión nominal hasta los 1.250 Vpk. El PHT7249NL se puede emplear en sistemas que trabajan a una altitud de hasta 3.500 m sin limitaciones adicionales. Además, está optimizado para beneficiarse de todas las características del controlador TI UCC25800-Q1 o equivalente con un rango completo de frecuencia de conmutación.

“Estamos muy satisfechos con la reacción del mercado a nuestros nuevos transformadores LLC, ya que los ingenieros de hardware desean contar con todos los beneficios de la topología de control SiC/GaN a la hora de cumplir sus objetivos de eficiencia energética. Sin embargo, dado que las tensiones de batería aumentan a 800 V y más allá, se requería una solución de mayor voltaje. La distancia de fuga extendida de nuestra la plataforma UI5 satisface las necesidades de seguridad para el aislamiento básico de estas tensiones más altas. Sin embargo, se requiere un mayor aislamiento de cables para obtener una tensión nominal comparable”, comenta Gerard Healy, Product Marketing de la Specialized Power PBU de Pulse.

Por otra parte, este nuevo transformador es compatible con la normativa IEC 60664 para aislamiento básico y tiene un pico de tensión repetitivo de hasta 1.250 Vpk, basado en el método de descarga parcial. Existe más información en el white paperPartial Discharge Explained”.

Deportes electrónicos

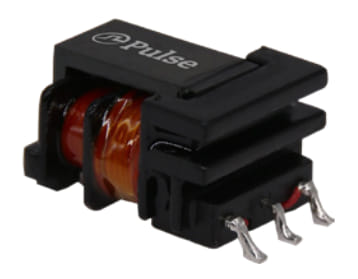

Transformador LLC PHT7249NL para control SiC/GaN

El PHT7249NL también está diseñado para su uso en aplicaciones de control de motor de deportes electrónicos (e-sports), que funcionan con una tensión de batería de 800 V. La distancia de fuga de 10 mm cumple el estándar IEC 61558-1 para aislamiento básico y tensión operativa de hasta 1000 Vrms.

Finalmente, en el “Servicio al lector de NTDhoy” puedes solicitar más información sobre el nuevo transformador LLC PHT7249NL para control SiC/GaN.
