Transductores hasta 250A

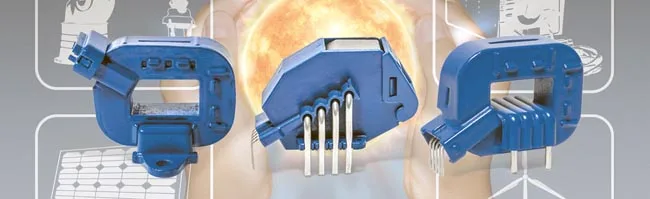

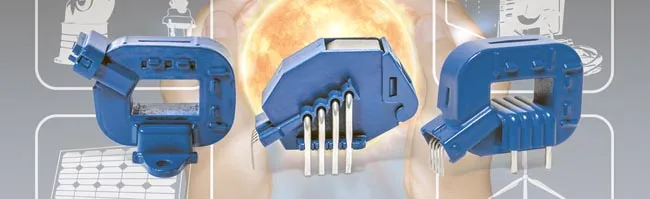

LEM anuncia la incorporación de tres nuevos transductores hasta 250A de altas prestaciones de la serie HO con un rango ampliado de medida de la corriente nominal hasta 250A y diversas opciones de montaje.

El reciente lanzamiento de los primeros dispositivos de la serie HO ha revolucionado el equilibrio entre prestaciones, coste, tamaño y versatilidad de montaje. Estos tres nuevos modelos de la serie HO ofrecen el montaje que el usuarios necesita: PCB, panel o pletina, integrando el conductor o con una apertura (15 x 8 mm), en diversas versiones. Las opciones de montaje proporcionan a los clientes la flexibilidad de hasta tres montajes intercambiables para los transductores de corriente montados sobre panel HO xxx-S: uno vertical, uno horizontal y uno sobre la pletinacuando se utiliza. El usuario puede cambiar de montaje para una mayor versatilidad.

Los transductores hasta 250Ade corriente miden señales CC, CA y de impulsos mediante la última generación de CI de aplicación específica (Application Specific Integrated Circuit, ASIC) de efecto Hall en lazo abierto de LEM, presentados junto con el lanzamiento de la series HO 8, 15, 25-NP y -NSM, y los modelos HO 6, 10 y 25-P.

Las nuevas series ofrecen unas derivas de offset y ganancia cuya precisión llega incluso a duplicar para todo el rango de temperatura los valores que ofrecía la generación anterior, y además tienen un tiempo de respuesta más rápido de 2,5 a 3,5 µs.

La serie HO de transductores hasta 250A, que funciona a partir de una sola tensión de alimentación de 3,3 V o 5 V, puede medir hasta 2,5 veces la corriente nominal del primario y ofreceuna patilla añadida que proporciona detección de sobrecorriente ajustada a x 2,93 veces la corriente nominal IPN (valor pico). También ofrece informes de fallos en el caso de corrupción de memoria.

La tecnología ASIC de LEM permite que las prestaciones del transductor en lazo abierto se aproximen a los transductores en lazo cerrado para mejorar el control y la eficiencia del sistema a un precio bastante más reducido.

Las elevadas distancias en el aire y líneas de fuga (clearance y creepage) superiores a 8mm y un índice de seguimiento comparativo (Comparative Tracking Index, CTI) de 600 significan que, pese a los pequeños encapsulados de 22,95 cm3 a 33,15 cm3, no hay un compromiso entre el nivel de aislamiento ofrecido entre los circuitos primario y de medida.

Aplicaciones de los transductores hasta 250A

El gran número de opciones que ofrecen los transductores HO hace que resultan indicados para una amplia variedad de aplicaciones que exijan altas prestaciones y flexibilidad de montaje. Entre estas aplicaciones se encuentran las cajas de conexiónpara sistemas de energía solar e inversores solares, así como pequeños contadores inteligentes, accionamientos de velocidad variable, sistemas de alimentación ininterrumpida y fuentes de alimentación conmutadas, sistemas de aire acondicionado, electrodomésticos, convertidores estáticos para accionamientos de motores CC y robótica. El amplio rango de temperaturas de funcionamiento de -40 a +105°C también logra que la serie HO esté indicada para cualquier aplicación industrial
