Sensor de imagen CCD full frame

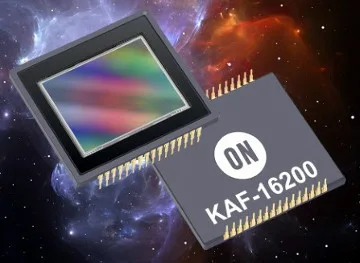

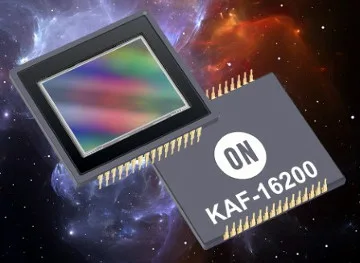

Mouser Electronics, una filial de TTI, y distribuidor global de semiconductores y componentes electrónicos, anuncia que su representada ON Semiconductor, ha presentado el KAF-16200, un nuevo sensor de imagen CCD full frame de 16,2 Mpx y de alta calidad.

Pensado para aplicaciones científicas y, más concretamente, de astrofotografía, proporciona al usuario la mejor uniformidad de imagen y dark current gracias a su arquitectura full frame y al uso de píxeles de 6 micrómetros con una puerta de electrodos transparente que proporciona alta sensibilitat, un alto rango dinámico, y protección integrada a la sobreexposición.

Todos estos factores facilitan que el sensor de imagen CCD full frame KAF-16200 proporcione una calidad de imagen excepcional y detalle en formato óptico APS-H (34,6 mm en diagonal). La relación de aspecto de la imagen captada es de 5:4.

Ofrece una sensibilidad de (Q/V) de 31 V/e−, una capacidad de carga de 41 ke, read noise (f=24 MHz) de 14 e− rms, dark current a 60 grados centígrados de 112 e−/s, rango dinámico de 69 dB lineal, maximum frame rate de 1,23 fps, maximum data rate de 24 MHz y protección blooming de 2000 X a saturación de exposición.

El pico de eficiencia cuántica es del 33% para imágenes a color de 600 nm, del 40% para 549 nm, y del 33% para imágenes de 480 nm. Para imágenes monocromáticas de 540 nm, este parámetro es del 56%.

La parrilla de píxeles activos es de 4.500×3.600, los que nos da un total de 16,2 millones, sobre los 17 millones totales de píxeles que dispone el sensor (4.641×3.695).

Modelos de sensor de imagen CCD full frame

Este sensor de alta calidad para aplicaciones científicas presenta seis versiones, tres de ellas monocromo (KAF−16200−ABA−CD−B1, KAF−16200−ABA−CD−B2 y KAF−16200−ABA−CD−AE), y las tres restantes de color (KAF−16200−FXA−CD−B1, KAF−16200−FXA−CD−B2, y KAF−16200−FXA−CD−AE).

Todas ellas disponen de un empaquetado CERDIP cerámico, y se diferencian en que el primer sensor de cada serie (KAF−16200−ABA−CD−B1 y KAF−16200−FXA−CD−B1) tiene certificación de Grado 1, mientras que el segundo la tiene de Grado 2, y el tercero y último de Grado de Ingeniería.

Todos los dispositivos cumplen con la normativa europea RoHS.
