Resistencias de película con apantallamiento R

189
0

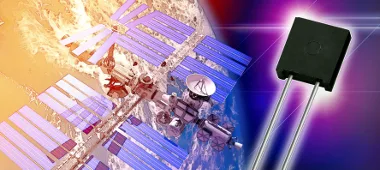

VPG Foil Resistors ha anunciado que la serie 303143 de resistencias Z-Foil through-hole de alta precisión de su marca Vishay Foil Resistors (VFR) está disponible con una opción de resistencias de película con apantallamiento R para cumplir la especificación S-311-P-813 de la NASA para resistencias radiales plomadas.

Acelerando la llegada al mercado para responder a la necesidad de resistencias apantalladas S-311-P-813 en circuitos electrónicos de sistemas espaciales, los dispositivos con la opción de apantallamiento R superan los protocolos de test (Grupos A, B y C) para acortar el periodo de prueba de 10.000 a 2.000 horas.

La serie 303143 se caracteriza por baja TCR de ±0.2 ppm/°C en el rango de -55 a +125 °C, tolerancias de ±0.005 por ciento y estabilidad de carga de ±0.005 por ciento.

Usos para las resistencias de película con apantallamiento R

Optimizada para aplicaciones aviónicas, militares y espaciales (AMS), la gama de resistencias de película con apantallamiento R 303143 ofrece un rango de resistencia de 10 Ω a 100 kΩ, con cualquier valor óhmico concebible en este rango (sin coste adicional).

Estas resistencias también destacan por potencia promediada a 0.3 W (+125 °C), tiempo de subida de 1 ns sin ringing, periodo de estabilización térmica de menos 1 s (con 10 ppm de valor de estado), ruido de corriente por debajo de 0.010 µVrms/V de tensión aplicada (40 dB), EMF térmico de 0.05 µV/°C y coeficiente de tensión de 0.1 ppm/V.

Con máxima inmunidad de descarga electrostática (ESD), las nuevas resistencias de película con apantallamiento “R” resisten descargas de, al menos, 25 kV para incrementar la fiabilidad y proporcionar un diseño no inductivo (0.08 µH) y no capacitivo.

La serie 303143 se convierte en el mejor reemplazo para los modelos S102C/K de la anterior generación.

También están disponibles resistencias de película con apantallamiento “R” non-flight y con la opción “U”.
