Regulador PoL digital con salida dual

1326
0

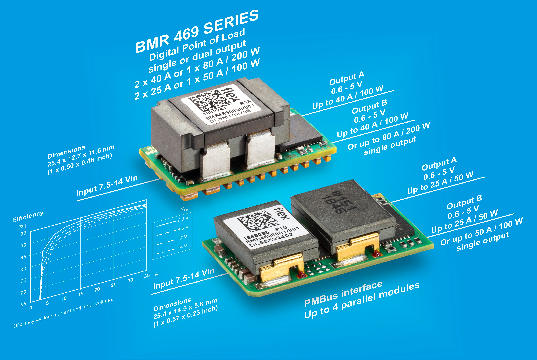

El regulador PoL digital con salida dual para ICT de elevada densidad de potencia BMR469 con tamaño compacto ahorra espacio significativamente en la PCB.

Flex Power Modules introduce el BMR469, un regulador de punto de carga (PoL) que resulta ideal en aplicaciones ICT de alta corriente. Ofrece elevada densidad de potencia (de hasta 160 A por pulgada cuadrada) y ahorra espacio en la tarjeta de circuito impreso (PCB).

El regulador se encuentra disponible en dos versiones (con corriente de salida diferente) con encapsulado compacto. El BMR4690000 de 80 A mide 25,4 x 12,7 x 11,6 mm (1 x 0.5 x 0.46”), mientras que el BMR4696001 de 50 A dota de una solución de bajo perfil con una altura de hasta 5,8 mm (0.23”), ayudando a los clientes que tienen que encontrar espacio para un disipador de calor de procesador o desean ubicar el regulador PoL en la parte inferior de la PCB.

La baja altura del regulador PoL digital BMR4696001 también permite ubicarla junto al procesador y, por consiguiente, mejorar la respuesta a transitorios.

Ambas versiones se pueden configurar con dos salidas o una de mayor potencia. Esto aporta la flexibilidad de usar un solo componente para cubrir diversos requisitos como, por ejemplo, controlar diferentes procesadores o carriles de FPGA, volviendo a simplificar el diseño.

La variante BMR4690000 posee dos salidas independientes de 40 A para configuraciones duales o una de 80 A en modo de operación monosalida, en tanto que el BMR4696001 ofrece dos salidas de 25 A o una de 50 A en modo monosalida. Es posible conectar en paralelo hasta cuatro módulos para compartir corriente, con un total de 320 A para el BMR4690000 y 200 A para el BMR4696001.

Más características en el regulador PoL digital

Las unidades BMR469 se pueden configurar vía pin-strap o PMBus para adecuarse a diferentes aplicaciones. También cuentan con el soporte de un modelo de simulación en el software Power Designer de Flex, que permite optimizar los parámetros de configuración.

Regulador PoL digital con salida dualLas características se completan con eficiencia típica del 92,6 por ciento con media carga (12 Vin y 5 Vout), rango de tensión de entrada de 7,5 a 14 V y rango de salida de 0,6 a 5 V. La serie BMR469 cumple los requisitos de seguridad de acuerdo a IEC/EN/UL 62368-1 y tiene un MTBF (mean time between failures) de 18,49 millones de horas.

Los nuevos reguladores PoL están especialmente indicados en una amplia gama de aplicaciones en el sector ICT, particularmente en aquellos diseños que demandan elevada densidad y arquitectura digital, como sucede en equipos de test o simuladores. Proporcionan suficiente potencia para dirigir componentes high-end como procesadores, FPGA y ASIC.
