Rectificadores Schottky de 10 A

787
0

Rectificadores Schottky de 10 A

NXP Semiconductor ha introducido los primeros rectificadores Schottky de 10 A y 45 V PMEG45U10EPD y PMEG45A10EPD en encapsulado CFP15 (SOT1289).

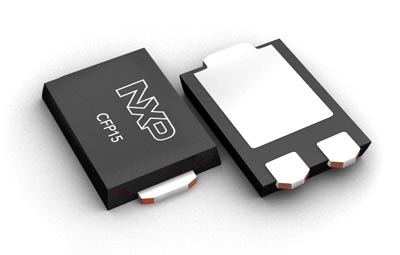

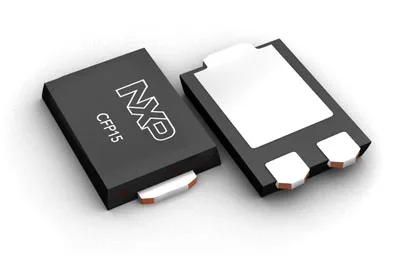

Este nuevo encapsulado Clip FlatPower Package (diseñado para IF de hasta 15 A) con unas dimensiones de 4.3 x 5.8 mm y una altura de 0.8 mm es más compacto que otras alternativas, como PowerDI5 y SMPC (TO-277A).

La combinación de tamaño diminuto y elevado rendimiento eléctrico es ideal en adaptadores de potencia de Smartphones y Tablets de próxima generación. Las aplicaciones para los modelos PMEG45U10EPD y PMEG45A10EPD incluyen convertidores SMPS / DC-DC, protección de polaridad y conmutación de alta velocidad.

Estos rectificadores Schottky de 10 A ofrecen un low forward voltage drop de 350 mV con una corriente forward de 10 A y una temperatura de unión de +85 °C, contribuyendo a incrementar los niveles de eficiencia y los ratios de potencia de salida necesarios en ciclos de carga rápida.

Con capacidad para elevados picos de corriente y un breakdown voltage de más de 45 V, los nuevos dispositivos responden a la demanda de seguridad de cargadores de hasta 15 W con tensión de salida de 5 V.

El PMEG45U10EPD está optimizado para baja VF e IR y proporciona una capacitancia de 900 pF a 1 V, mientras que el PMEG45A10EPD ha sido diseñado para minimizar la VF y tiene una capacitancia de 1200 pF a 1 V.

Otras características de los rectificadores Schottky de 10 A

El encapsulado CFP15 cuenta con un clip sólido y un heak sink para ayudar a reducir la resistencia térmica y mejorar la transferencia de calor, haciendo posible diseños más compactos y delgados. La parte frontal del encapsulado está chapada en estaño y es cien por cien soldable para posibilitar una inspección de soldadura óptica.

“A lo largo de 2014 y 2015 seguiremos ampliando nuestro portfolio con rectificadores Schottky de hasta 60 V y 15 A. Los fabricantes de adaptadores de potencia y el sector de la automoción se beneficiarán de módulos más diminutos y eficientes”, comenta Wolfgang Bindke, product manager diodes de NPX Semiconductors.
