Inicio Componentes activos Optoacopladores de drive de puerta

Optoacopladores de drive de puerta

299
0

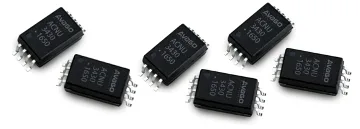

Optoacopladores de drive de puerta Broadcom ha anunciado una nueva familia de optoacopladores de drive de puerta de 3 y 5 A: los modelos Avago ACNU-3410 y ACNU-3430, respectivamente.

Según Broadcom, se trata de “los primeros dispositivos de su clase disponibles en encapsulado SSO-8 de 11 mm para poder responder a la demanda de aplicaciones industriales de alta tensión con restricciones de espacio, incluyendo drives de motor de 600 VAC e inversores solares de 1 kVDC.

El nuevo encapsulado se caracteriza por amplio creepage & clearance, elevado voltaje de aislamiento y formato compacto, aportando mejoras en protección y aislamiento en espacios reducidos.

En comparación con el optoacoplador Avago HCNW3120 en encapsulado DIP-8 de 400mil, los dos nuevos modelos logran una reducción de tamaño del 40 por ciento y tienen picos de corriente superiores y mayor creepage & clearance (11 mm & 10.5 mm).

Los optoacopladores de drive de puerta Avago ACNU-3410 y ACNU-3430 dotan de inmunidad a los transitorios de modo común (CMTI) por encima de 100 kV / µs para evitar fallos de driver de puerta en entornos adversos y ruidosos (eléctricamente).

Además, los dos nuevos optoacopladores tiene una tercera parte del retardo de propagación (70 ns), haciendo posible una conmutación de alta frecuencia para mejorar la eficiencia en IGBT y MOSFET SiC/GaN.

Normativas en los optoacopladores de drive de puerta

Los Avago ACNU-3410 y ACNU-3430 cuentan con diversas aprobaciones internacionales, destacando IEC/EN/DIN EN 60747-5-5 (VIORM = 1,414 VPEAK), UL 1577 (VISO = 5,000 VRMS durante un minuto) y CSA Component Acceptance Notice 5.
