OCXO de elevada estabilidad y bajo ruido de fase

504
0

El OCXO de elevada estabilidad y bajo ruido de fase IQOV-114 está especialmente indicado en Stratum 3, estaciones base 4G/LTE/5G, broadcast, Ethernet, comunicaciones por satélite, Sonet/SDH, radares y Wi-Max.

OCXO de elevada estabilidad y bajo ruido de fase IQD Frequency Products ha introducido un nuevo oscilador de cristal controlado por calor (OCXO) que se distingue por ofrecer una elevada estabilidad de frecuencia desde ±1 ppb (partes por mil millones) en todo el rango de temperatura de -40 a +85 °C.

Con un excelente ruido de fase (típico de -120 dBC/Hz @ 10 Hz y -155 dBc/Hz @ 10 kHz, el IQOV-114 resulta ideal en Stratum 3, estaciones base 4G/LTE/5G, broadcast, Ethernet, comunicaciones por satélite, Sonet/SDH, radares y Wi-Max.

El rango de frecuencia del nuevo OCXO de elevada estabilidadse sitúa entre 8.192 y 30.72 MHz, en tanto que las frecuencias desarrolladas son: 8.192, 10.0, 12.80, 13.0, 15.36, 16.384, 19.2, 20.0 y 30.72 MHz. Además, el envejecimiento es inferior a ±0.5 ppb por día y ±50 ppb por año.

La variación de tensión de alimentación (medida referenciada a la frecuencia observada con TA=25 °C, Vs con variación de 3.13 a 3.47 V y carga de 15 pF) es de hasta ±2 ppb, mientras que la variación Allan o estabilidad a largo plazo (temperatura estable, sin EMI/EMC ni otras interferencias, test después de alimentación durante 1 hora a 25 °C; 1s) llega hasta 0.01 ppb.

Formatos disponibles para el OCXO de elevada estabilidad

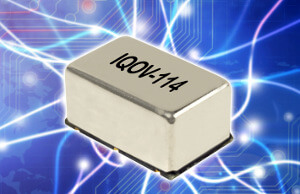

Disponible en un encapsulado de montaje superficial de seis pads con base FR4 y cubierta metálica en un formato de 20 x 12.7 mm, este OCXO basado en HCMOS es capaz de dirigir cargas de hasta 15 pF y puede operar a 3.3 V, consumiendo un máximo de 1000 mA durante el calentamiento y 500 mA en modo steady a +25 °C, lo que amplía sus posibilidades de inclusión en variados diseños.
