Multiplexores para sistemas de adquisición de datos

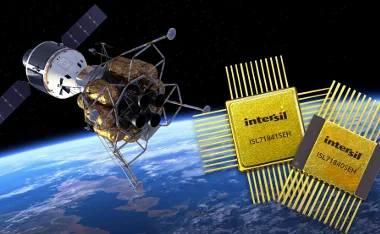

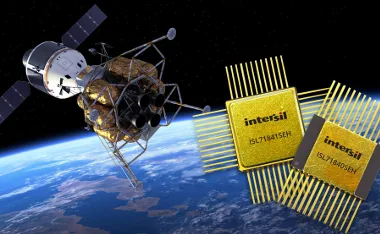

Intersil Corporation ha introducido los modelos ISL71840SEH e ISL71841SEH, unos multiplexores para sistemas de adquisición de datos en vuelos espaciales hardened (rad hard) de radiación que ofrecen protección ante la descarga electrostática (ESD) y funciones de sincronización.

El multiplexor de 16 canales y 30 V ISL71840SEH representa un reemplazo del modelo HS9-1840ARH, que ha sido utilizado en satélites y misiones de exploración espacial, incluyendo el test de vuelo de la nave Orión de la NASA. Para aplicaciones con restricciones de espacio, el nuevo ISL71841SEH de 32 canales y 30 V aporta elevadas prestaciones con un 41 por ciento menos de espacio de tarjeta en comparación con una solución de dos chips ISL71840SEH.

Ambos multiplexores para sistemas de adquisición de datos rad hard proporcionan alto rendimiento en los entornos más demandados al aprovechar el proceso silicon on insulator (SOI) de Intersil que ofrece robustez single event latch-up (SEL) en entornos de ion pesado.

La protección de ESD de 8 kV elimina la necesidad de diodos externos en los pines de entrada. Su RON reducida de 500 Ω a ±5 V y los retardos de propagación de menos de 800 ns ayudan a incrementar el rendimiento total y la precisión de las señales de telemetría procesadas y multiplexadas en una entrada de convertidor de analógico a digital (ADC).

El ISL71840SEH y el ISL71841SEH también cuentan con protección de sobretensión por switch para mantener el procesamiento continuo de puntos de test de telemetría. Si cualquier canal de entrada experimenta una condición de sobretensión, el resto de canales continúa enviando datos al ADC.

Los dos multiplexores para sistemas de adquisición de datos ofrecen capacidad redundante “cold spare”, haciendo posible la conexión de dos o tres multiplexores no alimentados a un bus de datos común. Esto es especialmente importante en vuelos espaciales de más de veinte años. Si se requiere por cualquier motivo, un multiplexor redundante se activa inmediatamente.

Ambos multiplexores tienen un amplio rango de alimentación con operación split-rail de ±10.8 V a 16.5 V y un máximo absoluto de ±20 V, proporcionando a los diseñadores libertad de de-rating (limitación de potencia).

Opciones para trabajar con los nuevos multiplexores para sistemas de adquisición de datos

Los nuevos modelos se pueden combinar con el sensor de temperatura rad hard ISL71590SEH, la referencia de tensión ISL71090SEH25 y amplificadores operacionales como ISL70444SEH, ISL70244SEH, ISL70417SEH, ISL70218SEH, ISL70227SEH e ISL70419SEH para soportar una cadena completa de señal analógica con un rendimiento superior de tolerancia a la radiación.

El ISL71840SEH de 16 canales está disponible en un encapsulado flatpack cerámico 28-lead de 18.8 x 14 mm, mientras que el ISL71841SEH de 32 canales se presenta en flatpack quad cerámico 48-lead de 14 x 14 mm. Ambos modelos también tienen una versión en forma de die.

Intersil completa el lanzamiento de los multiplexores para sistemas de adquisición de datos con dos tarjetas de evaluación: ISL71840SEHEVAL1Z de 16 canales e ISL71841SEHEVAL1Z de 32 canales.
