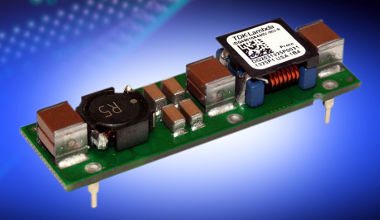

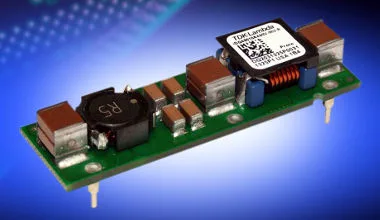

módulos de filtrado EMCLos nuevos filtros EMC de montaje en tarjeta de 10 serie iDQ son módulos de filtrado EMC que ofrece una excelente atenuación (63 dB a 300 kHz) en modo diferencial.

TDK-Lambda, fabricante comercializado por las firmas distribuidoras DISTRON, FACTRON, Kolbi Electrónica y MECTER anuncia la introducción de la serie iDQ de módulos de filtrado EMC nominal de 10 A y 48 Vdc.

Con elevada capacitancia on-board, estos módulos de filtrado EMC resultan ideales junto a convertidores DC-DC, minimizando la necesidad de componentes externos y, por lo tanto, ahorrando espacio en la tarjeta de circuito impreso (PCB).

Promediadas para una tensión máxima de 75Vdc, las unidades iDQ tienen una atenuación de modo diferencial de 63 dB a 300 kHz, medida con una fuente de 50 Ω e impedancia de carga.

Estos modelos compactos (50 x 15 x 10.8 mm) de módulos de filtrado EMC se han diseñado para montaje en tarjeta por lo que permiten operar sin refrigeración forzada en el rango de temperatura de -40 a +85 °C.

Otros detalles técnicos importantes en los nuevos módulos de filtrado EMC

Al utilizar la tecnología de componentes TDK, se facilita la compatibilidad con los estándares de FCC and CISPR. Además, un pin permite añadir capacitancia extra para aumentar el rendimiento en modo común.

La serie iDQ también se distingue por un aislamiento a tierra de 1500 Vdc para poder rendir en sistemas donde la toma de tierra se conecta a una entrada positiva o negativa.
