Kit de referencia para diseños con LEDs

230
0

El diseño de referencia para LED de 7 W FT8260B-7S700mA reduce el tiempo de desarrollo de aplicaciones de iluminación.

Kit de referencia para diseños con LEDsFremont Micro Devices, empresa representada en España, Portugal y Chile por Anatronic, ha anunciado el kit de referencia para diseños con LEDs FT8260B-7S700mA para el circuito integrado FTB8260B en encapsulado SOP-8. Este kit reduce el tiempo de desarrollo de aplicaciones de driver LED AC/DC.

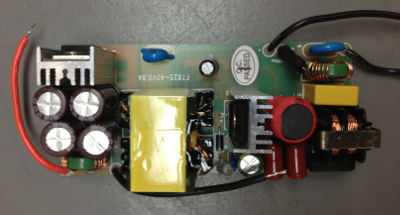

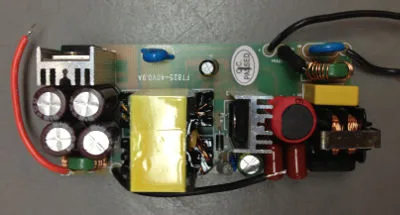

El kit de referencia para diseños con LEDs incluye una placa de evaluación funcional y las especificaciones, los esquemas y la lista de materiales para un diseño de driver de LED de 7 W. Como la tarjeta de evaluación es totalmente funcional y está depurada, el FT8260B-7S700mA ayuda a acortar el tiempo de llegada al mercado.

El módulo de evaluación LED, que mide 47 x 21 x 10 mm, se caracteriza por entrada de 90-264 Vac, salida de 23 Vdc y 300 mA, eficiencia del 81 por ciento, valor PF de 99 a 115 Vac y 95 a 230 Vac y THD del 7 por ciento a 115 Vac.

Este diseño, que cumple el estándar EN55015B (EMI), se puede suministrar con un drive de 13-23 Vdc y 0.3 A para una tira de iluminación por LED.

Comentarios al kit de referencia para diseños con LEDs

“El principal objetivo de este diseño ultra delgado es hacer que la tarjeta de driver ocupe el espacio libre que hay detrás de la placa de carga de LED en el interior de una bombilla de 7 W y mantener el aumento de temperatura operativa en un rango aceptable”, destaca Jim Panfil, vicepresidente de ventas y marketing de Fremont Micro Devices USA.
