Inductores de alta corriente

221
0

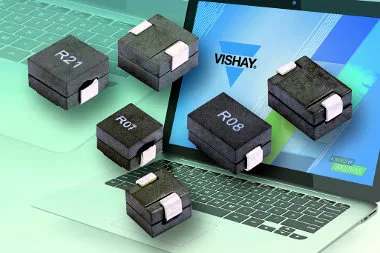

Inductores de alta corrienteMouser Electronics, una filial de TTI, y distribuidor global de semiconductores y componentes electrónicos, informa que su distribuida Vishay Intertechnology ha presentado al público su nueva serie de inductores de alta corriente y bajo perfil para aplicaciones de alta frecuencia VRM10.0, la serie Dale IFLR, que se ofrecen en tamaños de encapsulado 2727, 4027, 4031, y 5151.

Estos dispositivos ofrecen una alta saturación de corriente de 71 A, un DCR muy bajo de 0,26 mΩ, y una inductancia que baja hasta los 0,072 µH. Con un rango de frecuencias que llega hasta los 2 MHz, estos inductores de alta corriente sirven como módulos de regulación de voltajes (VRM, por sus siglas en inglés), constituyendo soluciones de alto rendimiento y que ahorran tanto espacio como energía.

También se erigen en conversores DC/DC para ordenadores portátiles, de sobremesa y servidores, así como en conversores punto de carga (POL, por sus siglas en inglés) y fuentes de alimentación de alta corriente y perfil bajo.

Su encapsulado apantallado (blindado) está 100% libre de plomo, y el dispositivo cumple con la normativa europea RoHS, estando especificado para soportar una temperatura operativa que se encuentre entre los +40 y los +125 grados centígrados, con alta resistencia al shock térmico, la humedad, el shock mecánico y las vibraciones.

Modelos inductores de alta corriente

El modelo con el encapsulado 2727 (IFLR-2727EZ-01) se presenta en tres variantes (IFLR2727EZER72NM01, IFLR2727EZERR10M01, e IFLR2727EZERR15M01), las cuales presentan diferentes valores de inductancia (20% a 100 kHz, 1 V, y 0 A de 0,072, 0,105 y 0,150 respectivamente) y de corriente de saturación (58, 46 y 30 A, respectivamente), e idénticos valores de DCR típica a 25 grados (0,32 mΩ), DCR máxima (0,35 mΩ), y ratio de calor de corriente (45 A).

La gama 4027 (IFLR-4027EZ-01) consta de cinco part numbers (IFLR4027EZER85NM01, IFLR4027EZERR10M01, IFLR4027EZERR12M01, IFLR4027EZERR15M01 e IFLR4027EZERR22M01) que también se diferencian en los mismos valores: inductancia (0,085, 0,100, 0,120, 0,155 y 0,220 respectivamente) y corriente de saturación (70, 70, 52, 40 y 33), mientras que los demás valores son coincidentes: DCR típica (0,38 mΩ), DCR máxima (0,42 mΩ), y calor de corriente (50 A).

Los de la serie 4031 (IFLR-4031GC-01) son dos ejemplares (IFLR4031GCERR17M01 e IFLR4031GCERR22M01) con 0,26 mΩ de DCR típica, 0,29 mΩ de DCR máxima, y 61 A de calor de corriente, con 0,170 y 0,215 µH de inductancia respectivamente, y 60 y 44 A de corriente de saturación.

Finalmente, tenemos cuatro modelos de inductores de alta corriente con encapsulado 5151 (IFLR-5151HZ-01) que son los IFLR5151HZERR21M01, IFLR5151HZERR26M01, IFLR5151HZERR32M01 e IFLR5151HZERR44M01, con un valor de 0,32 mΩ de DCR típica, 0,35 mΩ de DCR máxima y 50 A de calor de corriente, mientras que la inductancia es, respectivamente, de 0,21, 0,26, 0,32 y 0,44 µH, y la corriente de saturación es de 71, 60, 50 y 35 A, también respectivamente para cada uno de los distintos modelos.
