Inicio Componentes activos Generadores de reloj PCIe de 3.3 V

Generadores de reloj PCIe de 3.3 V

208
0

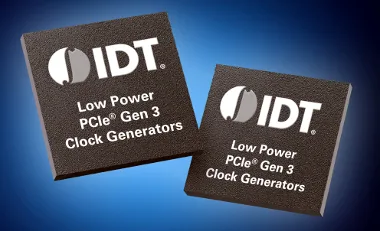

Mouser Electronics, una filial de TTI, y distribuidor global de semiconductores y componentes electrónicos, ha anunciado la disponibilidad de los generadores de reloj PCIe de 3.3 V de elevada eficiencia 9FGL PCI Express (PCIe) de Integrated Device Technology (IDT). Estos modelos forman parte de la serie PCIe de bajo consumo de 3.3 V y soportan Common Clock (CC) con o sin arquitecturas spread spectrum y Separate Reference no-Spread (SRnS).

Los generadores de reloj PCIe 9FGL06 and 9FGL08, con un consumo de 120 y 130 mW, respectivamente, son los generadores de reloj PCIe de 3.3 V más eficientes del mercado.

Ambos modelos generan salidas de reloj diferencial HCSL en forma de seis salidas (9FGL06) y ocho salidas (9FGL08). También soportan dos niveles de espectro diferentes y una función off.

Las conexiones directas a las líneas de transmisión y los encapsulados VFQFPN de 40 pines y 5 x 5 mm (9DFGL06) o 48 pines de 6 x 6mm (9FGL08) en estos nuevos generadores de reloj PCIe reducen el espacio de tarjeta requerido y los costes (BOM).

Los generadores de reloj PCIe 9FGL0641y 9FGL0651 contienen programación estándar, mientras que las unidades 9FGL06P1 y 9FGL08P1 se pueden programar con una configuración SMBus definida por el usuario.

Otras propiedades de los generadores de reloj PCIe

Las características SMBus ayudan a optimizar las opciones, incluyendo polaridad de entrada de control, pull up / downs de entrada de control, ratio para cada salida, amplitud de salida diferencial, impedancia de salida de 33, 85 o 100 Ω para cada salida y spread spectrum amount.
