Emulador de encapsulado

Ironwood Electronics ha introducido el emulador de encapsulado SF-QFN132A-A-01 Surface Mount Package Emulator Foot para dispositivos QFN de doble fila con inclinación de 0.5 mm. Este modelo emplea tecnología patentada para dotar de un adaptador SMT QFN/MLF compacto y fiable.

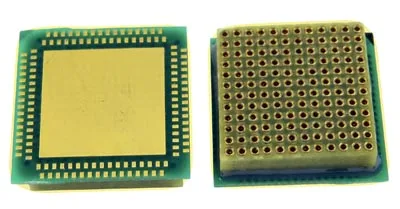

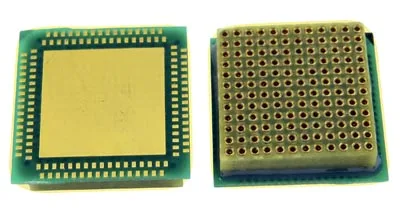

El emulador de encapsulado SF-QFN132A-A-01 tiene pads en la parte inferior para compartir la distribución de pin para el encapsulado QFN/MLF, incluyendo el E-pad o heatsink pad en el centro del patrón. Esto posibilita una conexión al QFN de la placa para ofrecer un amplio conjunto de interconexiones para sondas o conectores de otro ensamblaje.

El usuario sólo suelda el SF-QFN132A-A-01 utilizando el mismo reflujo de soldadura y los métodos de fijación empleados en un IC QFN/MLF de 132 pines.

Tras la fijación, la parte superior del emulador de encapsulado SF-QFN132A-A-01 se compone de pines socket maquinados hembra con chapado en oro para maximizar la fiabilidad. Posteriormente, se conectan los adaptadores de pin macho chapado en oro.

Accesorios para el emulador de encapsulado

También se encuentran disponibles adaptadores QFN SMT para soluciones con entre 8 a 64 pines.
