Core gate-driver de canal dual a 1200 V

228
0

core gate-driver de canal dual a 1200 V

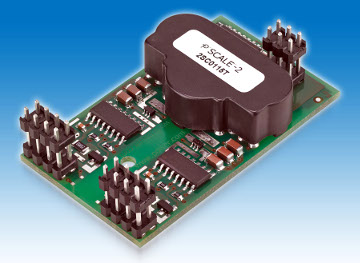

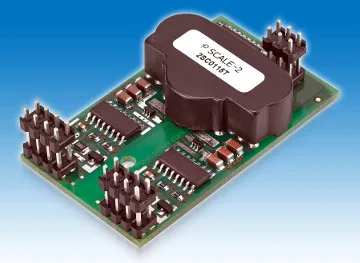

Power Integrations ha anunciado el lanzamiento de su core gate-driver de canal dual 2SC0115T2A0-12 para inversores y convertidores de 90 a 500 kW.

Aprovechando la tecnología de transformador aislado y circuito integrado SCALE-2+ para transmisión de señal de conmutación y alimentación DC/DC, el nuevo core gate-driver de canal dual a 1200 V ayuda a mejorar la fiabilidad y el rendimiento de sistema al eliminar la necesidad de un optoacoplador.

El aislamiento eléctrico reforzado responde a las necesidades de aquellos sistemas que trabajan con una tensión de 900 V, la habitual en módulos IGBT de 1200 V, y cumple con los requisitos PD2 y OV II de IEC 60664-1 e IEC 61800-5-1. El 2SC0115TA0-12 soporta módulos de hasta 2400 A y frecuencias de conmutación de hasta 50 kHz.

Con un formato de 53.2 x 31 mm y una altura de 13 mm, el core gate-driver de canal dual a 1200 V 2SC0115TA0-12 es uno de los modelos más compactos de su clase. El chipset SCALE-2+ usa un 85 por ciento menos de componentes que otras alternativas e incluye protección ante cortocircuito mediante monitorización Vce-sat y de tensión de alimentación independiente en los lados primario y secundario. El nuevo core gate-driver también incorpora protección Soft Shut Down (SSD) para aplicaciones low stray-inductance.

Para ofrecer una solución completa, el nuevo core gate-driver de canal dual a 1200 V 2SC0115TA0-12 respalda la función Advanced Active Clamping (AAC) para controlar los límites de tensión de IGBT durante el apagado.

Cada uno de los dos canales está aislado eléctricamente y se caracteriza por una corriente de salida de ±15 A y una potencia de drive de 1.2 W con una oscilación de tensión de puerta de +15 V a -6 V. El voltaje de encendido se regula para mantenerlo estable (15 V), independientemente del nivel de potencia de salida.

Aplicaicones para el core gate-driver de canal dual a 1200 V

El 2SC0115TA0-12 es la plataforma ideal para módulos IGBT de 600 y 1200 V en aplicaciones de media potencia, como drives de propósitos generales, SAI, inversores fotovoltaicos y equipos médicos, especialmente aquellos con requerimientos de conmutación rápida.
