Convertidores de alta velocidad

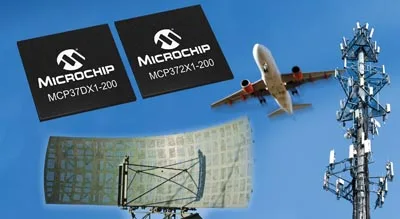

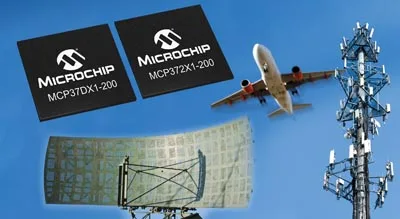

Microchip Technology anuncia dos familias de convertidores de alta velocidad A/D: las familias MCP37DX1-200 y MCP372X1-200. Estas familias incorporan convertidores A/D segmentados de 12, 14 y 16 bit con una velocidad máxima de muestreo de 200 Msps, siendo dispositivos de 14 y 16 bit que se caracterizan por una precisión superior a 74 dB se relación señal/ruido (SNR) y superior a 90 dB de rango dinámico libre de espurios (SFDR), mientras que los convertidores de alta velocidad de 12 bit ofrecen 71,3 dB de SNR y 90 dB de SFDR.

Esto permite obtener medidas de alta precisión de señales rápidas de entrada. Estas familias funcionan con un consumo muy bajo de 490 mW a 200 Msps, incluyendo E/S digitales LVDS. Hay modos de menor consumo de energía disponibles, con 80 mW en reposo y de 33 mW en apagado.

Los convertidores de alta velocidad MCP37DX1-200 y MCP372X1-200 incluyen varias funciones de proceso digital que simplifican el diseño, el coste y el consumo de energía del sistema a los diseñadores.

También incorporan filtros decimadores para aumentar la SNR, ajuste de fase, offset y ganancia, así como una recuperación de retardo fraccional para correcciones de retardo temporal en modos multicanal. Los datos se suministran a través del interface DDR LVDS serie o CMOS paralelo y se configura mediante SPI.

Marcados para los convertidores de alta velocidad

La familia MCP37DX1-200 integra un convertidor reductor, por lo que es ideal para aplicaciones de comunicaciones. Las familias de 12 bit integran un re-cuantificador de modelado de ruido que permite a los usuarios reducir el nivel de ruido en una banda determinada de interés para mejorar la precisión y las prestaciones. Estas familias se dirigen a aplicaciones en mercados de comunicaciones como estaciones base, equipos de prueba y receptores de IF, entre otras.

Los MCP37DX1-200 y MCP372X1-200 cuentan con el soporte de la tarjeta de evaluación VTLA de
16 bit MCP37XXX-200 de Microchip (ADM00505), la tarjeta de evaluación VTLA de 12 bit MCP37XXX-200 de Microchip (ADM00619) y la tarjeta de captura de datos MCP37XXX-200 (ADM00506).
