Convertidor de 16 bit y 2,7 Gsps

Linear Technology Corporation anuncia el LTC2000A, un convertidor de 16 bit y 2,7 Gsps digital a analógico que ofrece un rango dinámico libre de espurios y está optimizado para aplicaciones de comunicaciones de banda ancha, con y sin cable, y radar.

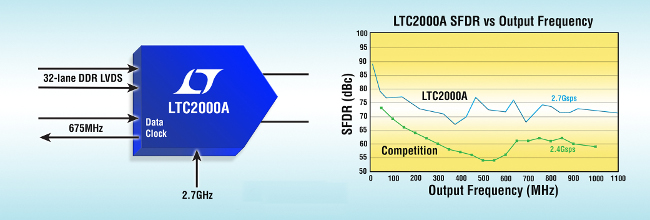

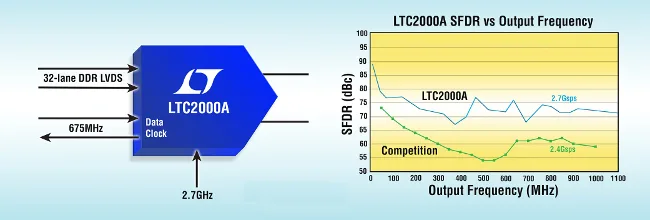

El convertidor de 16 bit y 2,7 Gsps ofrece una excepcional pureza espectral con un rango dinámico libre de espurios de 80 dBc para 50 MHz de salida y 72 dBc de SFDR para 1080 MHz de salida lo que permite cumplir los requisitos más exigentes de las aplicaciones de alto nivel. El dispositivo se caracteriza por una distorsión de intermodulación de dos tonos de 78 dBc entre CC y 1080 MHz de salida, bajo ruido de fase y un amplio ancho de banda de salida de 2,1 GHz -3 dB. Como resultado de ello, el LTC2000A permite la síntesis directa de RF para banda ancha o alta frecuencia en aplicaciones como instrumentación, comunicaciones de banda ancha, equipos de test y DOCSIS CMTS para TV por cable.

Las salidas de ±1 V en el convertidor de 16 bit y 2,7 Gsps se caracterizan por una corriente a fondo de escala de 40 mA que se puede ajustar a partir de 10 mA o hasta 60 mA para adaptarse a cada aplicación. Los datos se transfieren al LTC2000A mediante un puerto de interface LVDS paralelo con velocidades de transferencia de hasta 1,35 Gsps utilizando un reloj de datos de doble velocidad (double data rate, DDR) de 675 MHz.

Se necesitan puertos DDR dobles para alcanzar la velocidad de actualización de 2,7 Gsps y se puede utilizar un solo puerto para trabajar a una velocidad de actualización más baja de 1,35 Gsps. A 2,7Gsps, el convertidor de 16 bit y 2,7 Gsps modelo LTC2000A consume 2,4 W a partir dos fuentes de alimentación de 1,86 V y 3,3 V, mientras que a 1,35 Gsps el dispositivo solo consume 1,4 W.

Suministro del convertidor de 16 bit y 2,7 Gsps

El LTC2000A se suministra en versiones de 16, 14 y 11 bit en un encapsulado BGA de 9 x 15 mm conforme a RoHS y ya se encuentra disponible en fase de producción con niveles de temperatura comercial e industrial. Las tarjetas de demostración y las muestras se encuentran disponibles a través de la web del fabricante.

El convertidor de 16 bit y 2,7 Gsps, diseñado para que su utilización sea sencilla, ofrece un generador interno de patrones, multiplexor de salida LVDS y sensado de la temperatura de unión para simplificar el desarrollo y la depuración del sistema.
