Amplificador diferencial de precisión

3524
0

Amplificador diferencial de precisión

Linear Technology presenta el LTC6363, un amplificador diferencial de precisión de baja potencia y elevada exactitud optimizado para acondicionar señales para los ADC ΔΣ y SAR de 16, 18 y 20 bits de alto rendimiento.

Con un offset de tensión de entrada máximo de 100 µV y un ruido de tensión de entrada de 2.9 nV/√Hz, el LTC6363 solo consume 19 mW con una fuente de alimentación de 10 V.

Como característica importante, puede convertir señales single-ended (con referencia a masa) en salidas diferenciales o ser usado en modo diferencial total, asentando un paso de salida diferencial de 8 Vp-p con una resolución de 18 bit en solo 780 ns.

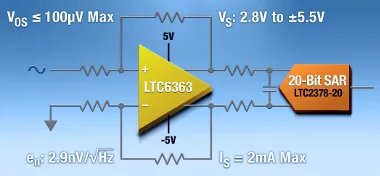

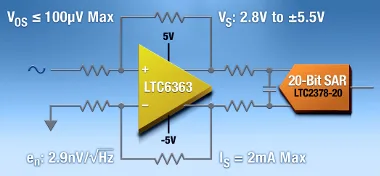

Cuatro resistencias externas configuran la ganancia del amplificador diferencial de precisión LTC6363. Se puede usar la gama LT5400 de resistencias cuádruples de alto grado de emparejamiento para conseguir una linealidad excelente. El LTC6363 se mantiene estable tanto si es configurado para ganancia unitaria, ganancia más alta o para atenuación.

Otras propiedades a destacar el amplificador diferencial de precisión

Este integrado opera con una fuente de 2,8 V a 11 V. Sus salidas oscilan rail a rail y el pin VOCM establece la tensión de salida en modo común para una sincronización óptima con el rango de entrada de los ADC SAR de 20 bit de alta precisión tales como el LTC2378-20.

Y, en cuanto a temperaturas y condiciones de trabajo, se especifican sobre los siguientes rangos: -40 °C y +85 °C y -40 °C y +125 °C.

Ya se encuentra disponible para muestras y se suministra en encapsulados MSOP-8 y DFN de 2 x 3 mm.

Más características en el amplificador diferencial de precisión

  • Corriente de offset máxima de 50 nA.
  • Asentamiento rápido: 780 para una salida de 8VP-P, 18 bit.
  • Corriente de entrada de 1,9mA
  • Rango de fuente de entrada de 2,8V (±1,4V) a 11V (±5,5V).
  • Salidas diferenciales rail a rail.
  • Baja distorsión: SFDR de 115dB a 2kHz, 18VP-P
  • Producto ganancia-ancho de banda de 500 MHz.
  • Ancho de banda de -3 dB de 35 MHz.
  • Apagado de baja potencia: 20 µA (VS = 3V).
