Transceptor con protocolos ARINC

Holt IC, empresa representada por Anatronic, anuncia un nuevo transceptor con protocolos ARINC, compatible con los protocolos ARINC 717 y ARINC 429 para ofrecer una interconexión entre el protocolo digital y las capas físicas codificadas Harvard Bi-Phase (HBP) o Bi-Polar Return-to-Zero (BPRZ).

ARINC 717 es el protocolo más usado en Grabadores de Datos Digitales de Vuelo (“cajas negras”) y Unidades de Adquisición para adquirir Datos Digitales de Vuelo.

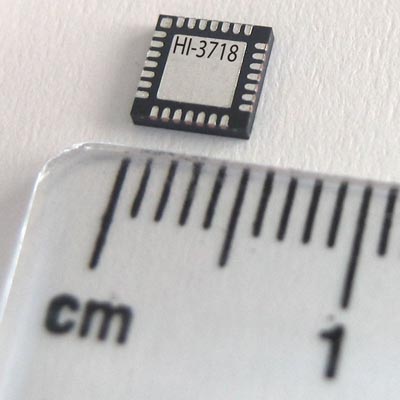

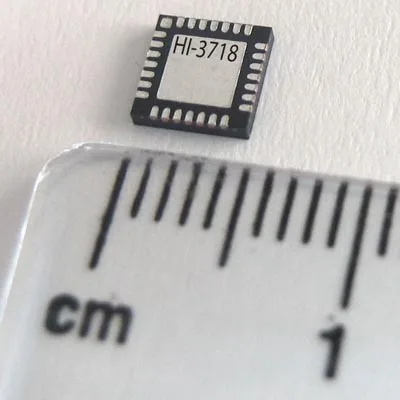

El transceptor con protocolos ARINC HI-3718 incluye un convertidor DC/DC on-chip que sólo requiere 3.3 V para operar. Todos los niveles de tensión necesarios para los canales Harvard Bi-Phase o Bi-Polar Return-to-Zero se generan on-chip.

Un receptor de línea HBP o BPRZ produce los niveles correctos de señal digital para la entrada de un decodificador. Además, los drivers de línea pueden aceptar señales digitales codificadas HBP y BPRZ desde un FPGA o IC de protocolo, como el HI-3717 de Holt IC.

El canal BPRZ es totalmente compatible con el estándar ARINC 429, por lo que el nuevo transceptor ofrece una excelente solución en tareas de test loopback desde un bus ARINC 429.

Los drivers de línea HBP y BPRZ independientes tienen un control de ratio con tiempos de subida / caída de 1.5, 7.5 y 10 µs, con soporte de ratios de bit ARINC 717 correspondientes a 32, 64, 128, 256, 512, 1024, 2048, 4096 y 8192 palabras por segundo.

“Esta solución también aporta una reducción significativa de componentes y espacio de tarjeta”, señala Anthony Murray, Director de Desarrollo de Negocio de Holt IC.

Aplicaciones para el transceptor con protocolos ARINC

Los clientes interesados en una solución ARINC 717 totalmente integrada pueden hacer uso del modelo HI-3717, un IC de protocolo ARINC 717 que integra drivers y receptores de línea y un convertidor DC/DC de 3.3 V.

Y, en aquellos caso que se requiere aislamiento galvánico entre el core digital y los buses HBP o BPRZ, el transceptor con protocolos ARINC  HI-3718 se puede usar con la capacidad de transmisión digital del HI-3717.

Se encuentra disponibles en encapsulados QFN de 32 pines (7 x 7 mm) o PQFP de 32 pines.
