Inicio Componentes activos Shifter de fase digital RF

Shifter de fase digital RF

200
0

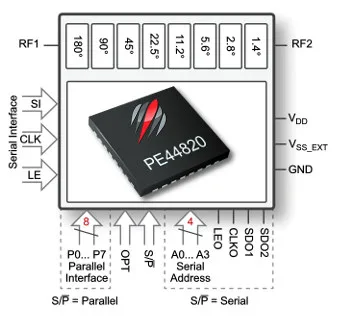

Shifter de fase digital RF Peregrine Semiconductor ha introducido el UltraCMOS PE44820, un shifter de fase digital RF (DPS) de 8 bit que cubre un rango de fase de 358.6 grados (en pasos de 1.4 grados).

Este producto monolítico controlado digitalmente es fácil de diseñar y ofrece elevada precisión de fase (de ±3 grados) y alta linealidad (de 60 dBm IIP3).

Soportando un rango de frecuencia de 1.7 a 2.2 GHz, el shifter de fase digital RF PE44820 resulta ideal para optimizar el ángulo de fase de transmisión en infraestructura inalámbrica y radares. Ofrece un rendimiento fiable y repetible en beamforming, sistemas de antenas distribuidas (DAS) y antenas de array de fase.

El shifter de fase digital RF PE44820 también se caracteriza por error de fase RMS de 1 grado y error de amplitud RMS de 0.1 dB, tensión de alimentación de 2.3 a 5.5 V y rango de temperatura de -40 a +105 °C.

Detalles del shifter de fase digital RF

El DPS, que se presenta en un encapsulado QFN de 5 x 5 x 0.85 mm y 32-lead, tiene capacidad para extender la operación de frecuencia de 1.1 a 3 GHz para banda estrecha. La nota de aplicación “Optimizing the Phase Accuracy of the PE44820 Phase Shifter”, disponible bajo petición con nuestro SERVICIO AL LECTOR explica esta capacidad.
