Resistencias chip para aplicaciones militares

1837
0

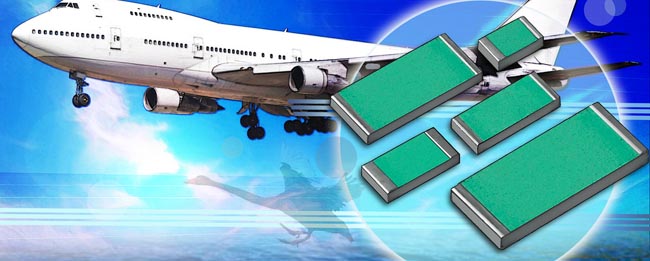

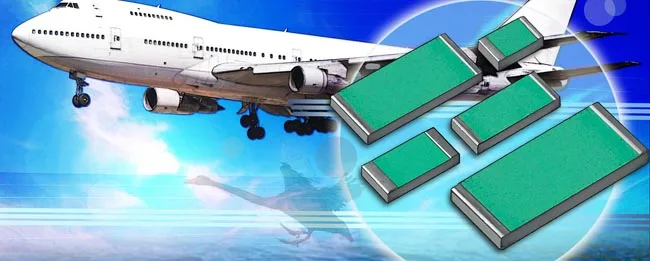

Resistencias chip para aplicaciones militares Vishay Precision Group (VPG), a través de la marca Vishay Foil Resistors (VFR), ha introducido una nueva serie de resistencias chip para aplicaciones militares wrap-around Z1-Foil de elevada precisión y certificación.

Testadas para EEE-INST-002 (Tablas 2A y 3A, Film / Foil, Nivel 1) y MIL-PRF-55342, las resistencias chip para aplicaciones militares de las series 303261 – 303266 ofrecen elevada estabilidad load-life de ±0.0025 por ciento (en condiciones de +70 °C durante 2.000 horas), baja TCR nominal de ±0.2 ppm/°C entre -55 y +125 °C, PCR de 5 ppm y tolerancias de ±0.02 por ciento.

Las series 303261 – 303266 se basan en tecnología Z1-Foil de próxima generación de VFR. Los dispositivos superan los estándares de estabilidad de modelos anteriores y, por lo tanto, aportan mejoras en estabilidad de temperatura y resistencia a la humedad. Esto reduce los costes y elimina la necesidad de circuitería “correctiva”.

Las nuevas resistencias chip para aplicaciones militares también destacan por ausencia de ruido y ofrecen la máxima inmunidad ESD posible, soportando descargas electrostáticas de 25 kV o más. La aleación de elemento sólido de los dispositivos combina con el sustrato, formando una entidad única con características de resistencia versus temperatura para una TCR predecible en rango de -55 a +150 °C.

El nuevo adhesivo que sujeta la lámina al sustrato plano resiste sin problemas temperaturas extremas, potencia pulsada, presencia de humedad, choque y vibración.

Características técnicas de las resistencias chip para aplicaciones militares

Disponibles en seis tamaños de chip de 0603 a 2512, las series 303261 – 303266 se caracterizan por un amplio rango de resistencia de 10 a 75 Ω, ratio de potencia de 400 mW a +70 °C, tiempo de subida de 1 ns, estabilización térmica de hasta 1 s, ruido de corriente de 0.010 μVrms / V de tensión aplicada (-40 dB) y coeficiente de tensión de 0.1 ppm / V.
