Módulos de potencia protegidos

460
0

Módulos de potencia protegidos RS Components, marca comercial de Electrocomponents, distribuidor de productos de electrónica y mantenimiento a nivel global, anuncia los últimos módulos de potencia protegidos MagI3C de Würth Elektronik que ayudan a los diseñadores a ahorrar espacio en las placas, a reducir la lista de materiales y el tiempo de desarrollo.

Al integrar regulador de conmutación, circuitos de control e inductor en un mismo encapsulado, los módulos necesitan muy pocos componentes externos. Algunos modelos incluyen además condensadores de entrada y salida y tampoco requieren componentes adicionales para alimentar la carga, usando los ajustes predeterminados de fábrica. Se pueden utilizar resistencias externas para ajustar la frecuencia de conmutación y el tiempo de activación según las necesidades. Además, hay placas de evaluación para módulos que ayudan a elegir rápidamente el modelo adecuado para la carga deseada.

Son idóneos para una amplia variedad de aplicaciones como por ejemplo convertidores de punto de carga integrados, alimentación de interfaces de E/S, instrumentos de prueba y medida, equipamiento industrial en general, equipos médicos electrónicos y para sustitución de reguladores de tensión lineal.

Modelos de módulos de potencia protegidos

La familia MagI3C incluye el módulo LDHM, uncontrolador de LED de alta corriente. Diseñado para funcionar con una tensión de entrada de 12, 24 o 48 V, el módulo puede generar una tensión de salida de entre 4,5 a 60 V y suministrar 450 mA para hasta 16 LED en serie, con atenuación PWM. La posibilidad de la conexión en paralelo permite aplicaciones de mayor corriente. El controlador va alojado en un paquete de 7 cables TO-263 7EP para montaje en superficie y es compatible con condensadores cerámicos y de baja ESR.

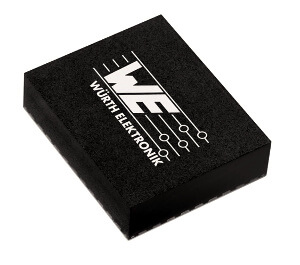

También en la familia MagI3C está la serie VDRM de módulos reductores de salida variable con montaje en superficie TO-263 7EP o paquetes sin cables BQFN. Los módulos ofrecen una alta eficiencia y una amplia gama de tensiones de entrada para funcionamiento con tensiones habituales como 9, 12, 28 o 48 V. Las tensiones de salida varían entre 0,8-6 V, 2,5-15 V, y 5-24 V, para alimentar la lógica, el núcleo IC y los circuitos analógicos con una corriente máxima de entre 1 y 5 A.

Además, las versiones con salida fija FDSM se presentan como módulos SIP de 3 o 7 pines con capacidad de suministrar 200 mA, 500 mA o 1 A 3,3 o 5 V. Diseñados para conseguir una gran eficiencia, con salto de pulso a cargas ligeras, pueden funcionar sin disipador térmico en muchos circuitos. Incluyen protección completa contra sobretensión de salida, cortocircuito y también incorpora desconexión térmica.
