Dispositivos multicanal retimer 100G

259
0

Dispositivos multicanal retimer 100G

Avago Technologies anuncia la disponibilidad de una nueva familia de dispositivos multicanal retimer, el AVSP-4412 y AVSP-8801, diseñados para sistemas modernos de 100GbE.

Pudiendo soportar hasta 32 dB de pérdida canal a 25 GB/s por canal, estos dispositivos permiten conexiones VSR para la interfaz backplane de red de alta densidad, largo alcance de 4x28G y 8x25G, y hasta 4x25G para la interfaz de puerto frontal de red.

El AVSP-4412 es un retimer IC bidireccional de 4 canales. El AVSP-8801 es un IC retimer unidireccional de 8 canales. Ambos dispositivos multicanal retimer cuentan con capacidades de prueba y análisis de canal incorporadas, tales como generación de motivos gráficos, captura del iris y detección de errores.

Un usuario puede controlar el dispositivo vía MDIO, I2C, o JTAG, y la API proporcionada por Avago facilita la integración de software sin fisuras. Además, el AVSP-4412 incluye un canal de retorno integrado que permite la formación de enlace automático, en modo que el Rx y el Tx de cada canal pueden ser optimizados sin simulación o validación del sistema para determinar los mejores ajustes del EQ.

Puntos destacados de los dispositivos multicanal retimer

  • Retimer de 4 canales full-dúplex de 1 a 28 Gbps (AVSP-4412)
  • Retimer de 8 canales de 1 a 28 Gbps (AVSP-8801)
  • Protocolo agnóstico que soporta varias interfaces de interconexión:
    • Interfaz backplane de largo alcance por CEI-25G-LR
    • Interfaces de chip a chip y chip a módulo por CEI-28G-SR y VSR
    • Interfaz MDIO por IEEE 802.3-2012 cláusula 45
  • Backchannel KR por IEEE 802.3 cláusula 72
  • Rendimiento de largo alcance con hasta 32 dB de pérdida canal a 25 GB/s por canal
  • Tasa de error de bit (BER) de 10-17
  • Equiparación programable Tx/Rx de todas las interfaces SerDes
  • Software de diagnóstico integral: generador de patrones (PRBS y definido por el usuario), detector de errores, monitor ocular, sensor de temperatura e intercambio de la polaridad de entrada/salida
  • Carga automática del firmware y configuración de inicialización de EEPROM
  • API integrada, facilitando la integración de software sin problemas
  • Alimentación de 1V y 2.5V (0.9V opcional)

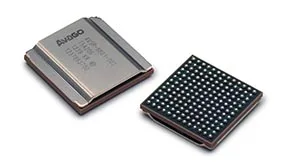

  • Paquete de 12x12mm con paso de 1mm (11 x 11 BGA) para AVSP-4412
  • Paquete de 14x14mm con paso de 1mm (13×13 BGA) para AVSP-8801

El AVSP-4412 y el AVSP-8801 son dispositivos multicanal retimer que forman parte de la familia de productos Vortex Signal Integrity, que aprovecha la tecnología líder en la industria SerDes CMOS de 28nm de Avago con lo mejor en su clase en cuanto a potencia, jitter, diafonía y rendimiento de alcance.

Estos nuevos productos amplían aún más la oferta de productos ASSP y demuestran el compromiso para abordar los retos del diseño de integridad de señal para sistemas modernos de 100GbE.
