Convertidores reductores de perfil ultra bajo

389
0

Convertidores reductores de perfil ultra bajo Torex Semiconductor ha comenzado la producción en masa de los convertidores reductores de perfil ultra bajo XCL223 / 224 Synchronous Buck micro CC / CC con bobina integrada. La tensión de funcionamiento mínima es 2.5 V y la temperatura de funcionamiento máxima es +105 °C.

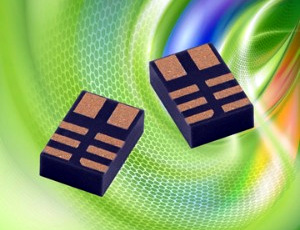

La serie XCL223 / XCL224 son convertidores micro CC / CC ultra pequeños (sus dimensiones externas son de 2.25 x 1.5 x 0.75 mm) con una bobina integrada y un circuito de control. Estos convertidores logran la clase más pequeña de miniaturización y reducción de altura entre los tipos de componentes con una corriente de salida de 0.4 / 0.7 A.

El rango de voltaje de operación es de 2.5 a 5.5 V y de 0.8 a 3.6 V, y se pueden seleccionar pasos de 0.05V (con una precisión de ±2.0%) para la tensión de salida. La frecuencia de conmutación es de 3.0 MHz, y se puede seleccionar el control de PWM (XCL223) o el control de conmutación automática PWM / PFM (XCL224) para el método de control.

La serie XCL223 / XCL224 usa HiSAT-COT (un término original de Torex para “respuesta transitoria de alta velocidad”) y es ideal para cables ópticos que requieren una respuesta transitoria rápida, pequeños dispositivos periféricos de PC y dispositivos portátiles o digitales que incorporan una CPU.

Características de los convertidores reductores de perfil ultra bajo

  • Logra la clase más pequeña del mundo de convertidores CC / CC reductor con una bobina integrada en la corriente de salida de clase 0.4 / 0.7 A.
  • HiSAT-COT se utiliza para una respuesta transitoria rápida.
  • Se pueden usar para aplicaciones como dispositivos ópticos, dispositivos portátiles y dispositivos digitales.
  • Consiguen una elevada eficiencia (hasta el 90%: 4.2 a 3.3 V, a 300 mA).
  • Su temperatura de funcionamiento es ideal para reducir el espacio de montaje en el PCB mediante la miniaturización.
