Convertidor D/A de 16 bit y 2,5 Gsps

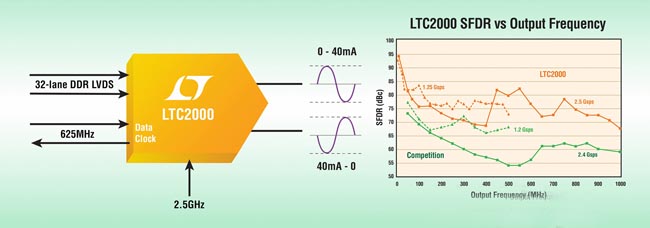

Linear Technology Corporation anuncia el LTC2000, un convertidor D/A de 16 bit y 2,5 Gsps caracterizado por una excepcional pureza espectral, con un rango dinámico libre de espurios (SFDR) de 74 dBc para una frecuencia de salida de 200 MHz y un SFDR mejor que 68dBc para frecuencias de salida entre CC y 1GHz que supone una mejora de 12dB respecto a otros convertidores D/A de 14 bit.

El LTC2000 ofrece un bajo ruido de fase y un amplio ancho de banda de 2,1 GHz a -3 dB que permite la síntesis de banda ancha o de alta frecuencia en aplicaciones como instrumentación de gama alta, comunicaciones de banda ancha, equipamiento de test, DOCSIS CMTS para TV por cable y radar.

Sus salidas compatibles ±1 V suministran una corriente a fondo de escala de 40 mA que se puede ajustar entre 10 mA y 60 mA en función de la aplicación. Los datos se transmiten al convertidor D/A de 16 bit y 2,5 Gsps mediante un puerto de interface LVDS paralelo con velocidades de transmisión de hasta 1,25 Gsps utilizando un reloj de datos de doble velocidad (DDR) a 625 MHz.

Hacen falta puertos dobles DDR para alcanzar la velocidad de actualización de 2,5 Gsps, mientras que se puede utilizar un solo puerto para funcionar con una velocidad de actualización más baja de 1,25 Gsps. A 2,5 Gsps, el convertidor D/A LTC2000 consume 2,2 W de las fuentes dobles de 1,8 V y 3,3 V, mientras que a 1,25 Gsps el dispositivo solo consume 1,3 W.

El convertidor D/A de 16 bit y 2,5 Gsps, diseñado para facilitar su utilización, ofrece un generador interno de patrón, multiplexor de salida con lazo LVDS y sensado de la temperatura de unión para simplificar el desarrollo y la depuración del sistema.

Formatos del convertidor D/A de 16 bit y 2,5 Gsps

El LTC2000 se suministra en versiones de 16, 14 y 11 bit en un encapsulado BGA de 9mm x 15mm conforme a RoHS. Se encuentra en fase de producción con grados de temperatura comercial e industrial y tiene un precio competitivo. Las tarjetas de demostración y las muestras se encuentran disponibles a través de la web del fabricante.
