Aisladores digitales de cuatro canales

Mouser Electronics, una filial de TTI, y distribuidor global de semiconductores y componentes electrónicos, anuncia la disponibilidad en su catálogo de los nuevos modelos de aisladores digitales de cuatro canales 5 kV RMS de Maxim Integrated, los MAX14934, MAX14935, y MAX14936.

Dichos dispositivos de transferencia de señales digitales entre circuitos con configuración de pin de dirección flexible de la señal a temperaturas de hasta +125 grados centígrados, pueden soportar picos repetitivos de tensión de hasta 1200 V. Estos aisladores digitales de cuatro canales ofrecen tres configuraciones direccionales de canal diferentes para mayor comodidad del diseño de la placa.

El MAX14934 cuenta con los cuatro canales de transferencia de señales digitales en la misma dirección para aplicaciones tales como el aislamiento de E/S digital. El MAX14935 tiene tres canales que transmiten datos en la misma dirección y el cuarto canal en la dirección opuesta, lo que es ideal para algunas aplicaciones digitales bidireccionales tales como el aislamiento de salidas y entradas digitales. El MAX14936 proporciona más flexibilidad de diseño con dos canales en cada dirección para aislar RS-232 bidireccional y aplicaciones similares.

La familia de aisladores digitales de cuatro canales MAX14934 a MAX14936 proporciona aislamiento galvánico para señales digitales que se transmiten entre dos dominios terrestres. Se proporciona hasta 1200 V (pico) de aislamiento continuo, además de ser capaz de soportar las diferencias transitorias de hasta 5k VRMS durante hasta 60 segundos.

Estos aisladores digitales de cuatro canales están disponibles en variantes que pueden manejar velocidades de datos desde DC hasta 1 Mbps, 25 Mbps, o 150 Mbps. Cada aislador digital también está disponible en una configuración alta o baja por defecto (default). El valor predeterminado es el estado de una salida cuando su entrada carece de alimentación.

Formatos para los aisladores digitales de cuatro canales

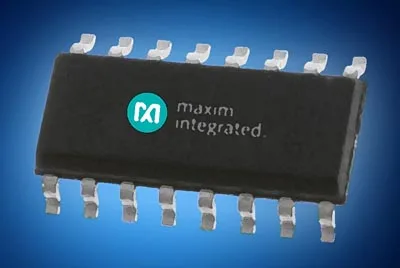

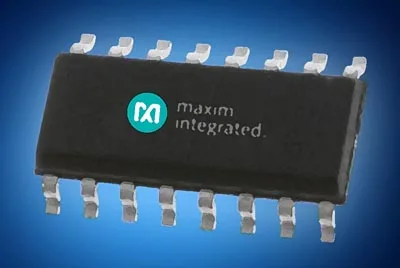

Los MAX14934, MAX14935 y MAX14936 están disponibles en un amplio paquete SOIC de 16 pines (10,3×7,5 mm) pensados para operar a temperaturas ambiente de -40 a 125 grados centígrados.

Las aplicaciones objetivo para su uso son las comunicaciones de automatización industrial, el aislamiento de las comunicaciones en serie, como SPI, RS-232 y RS-485/422, la gestión de las baterías y sistemas médicos.
