Aisladores digitales bidireccionales

244
0

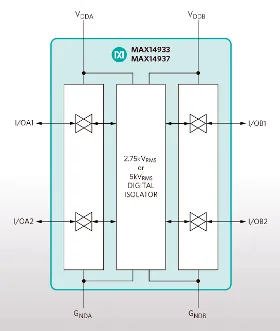

aisladores digitales bidireccionales Maxim Integrated Products ha anunciado sus aisladores digitales bidireccionales de dos canales MAX14933 y MAX14937 con el objetivo de ayudar a los diseñadores a ahorrar espacio y crear productos más flexibles.

Los nuevos modelos transfieren señales digitales entre circuitos en ambas direcciones y ofrecen un aislamiento galvánico completo (durante más de 30 años) entre dos dominios de potencia, usando menos componentes en aplicaciones con restricciones de espacio.

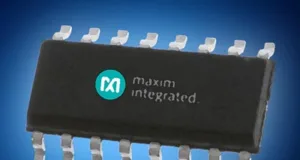

Las unidades MAX14933 y MAX14937 son las últimas incorporaciones al portfolio de aisladores digitales bidireccionales de cuatro canales, que incluye los modelos MAX14930-MAX14932 y MAX14934-MAX14936.

Todos estos dispositivos dotan de mejoras en velocidad, retardo de propagación, desviación y estabilidad y, al mismo tiempo, mantienen una barrera de aislamiento extremadamente robusta entre dos dominios de potencia.

Los aisladores digitales bidireccionales están reemplazando a los optoacopladores en muchas aplicaciones porque ofrecen las mismas capacidades de aislamiento, utilizando menos espacio de tarjeta y consumiendo menos energía. Los modelos MAX14933 y MAX14937 tienen un elevado aislamiento de tensión de 2.75 o 5 kVrms, respectivamente, soportan ratios de datos de DC a 1.7 MHz y se pueden emplear en buses I²C aislados con o sin clock stretching.

Ambos productos se caracterizan por fuentes independientes de 2.25 a 5.5 V en cada lado del aislador y proporcionan canales open-drain para aquellas aplicaciones que demandan la transmisión de datos en ambas direcciones de la misma línea.

El MAX14933 se encuentra disponible en un encapsulado SOIC de 16 pines wide-body (10.3 x 7.5 mm) y narrow-body (9.9 x 3.9 mm) con un rango de temperatura operativa de -40 a +125 °C. Cada versión tiene su propio kit de evaluación (MAX14933WEVKIT# y MAX14937WEVKIT#).

Usos para los aisladores digitales bidireccionales

Las aplicaciones incluyen fuentes de alimentación, sistemas de gestión de batería, instrumentación e interfaces para I²C, SMBus o PMBus.
