8 comentarios sobre «contador4x7seg»

    1. Hola Amigo seferino c

      Los datos que me pides están en el mismo artículo, 3 transistores NPN, 3 resistencias de 1k a 10k para las bases, un Display de cuatro dígitos o cuatro displays de AC.

      Revisa el artículo y lo veras claro.

  1. Hola amigo, gracias por compartir tu proyecto…
    lo arme y lo copie tal y como esta, el problema es que tu lo tienes conectado mal en el diagrama solo las salidas de los botones pulsadores, deberian de ir en la 14 y 15 tal y como viene en el programa.
    otra cosa es que al momento en que pulso el boton, si cambia de digito pero no como deberia… se aloca un poco y pone un 0888 o 9999 pero de ahi no pasa

    1. Hola Marco Trevino.
      El esquema que me indicas, parece estar bien, al punto que tu mismo dices; deberían de ir en la 14 y 15
      Ten en cuenta que los registros analógicos A0-A5 se pueden considerar como A0=14; A1=15,,,A5=19 digitales. Por lo tanto, no entiendo a que te refieres.
      Por otra parte, parece que tienes problemas de rebotes en tus pulsadores, ya que el efecto que describes es similar al producido por falta de tiempos para evitar los rebotes. Repasa los valores en el setup(), los pulsadores deben estar puestos a RPA (PULL-UP) así:
      digitalWrite(BTN1, HIGH); // activa RPA
      digitalWrite(BTN2, HIGH); // activa RPA

      Es lo más probable. Espero haber dado solución a tu consulta.

      Saludos.

    2. Hola Marco Trevino.
      El esquema que me indicas, parece estar bien, al punto que tu mismo dices; deberían de ir en la 14 y 15
      Ten en cuenta que los registros analógicos A0-A5 se pueden considerar como A0=14; A1=15,,,A5=19 digitales. Por lo tanto, no entiendo a que te refieres.
      Por otra parte, parece que tienes problemas de rebotes en tus pulsadores, ya que el efecto que describes es similar al producido por falta de tiempos para evitar los rebotes. Repasa los valores en el setup(), los pulsadores deben estar puestos a RPA (PULL-UP) así:
      digitalWrite(BTN1, HIGH); // activa RPA
      digitalWrite(BTN2, HIGH); // activa RPA

      Es lo más probable. Espero haber dado solución a tu consulta.

      Saludos.

  2. Hola, me gusta mucho el cicuito de 4 digitos, seria posible que me enviara el diagrama? y si me puede aclarar a donde van conectados los 5v?

    Muchas gracias

    1. Hola Pablo Sadi.

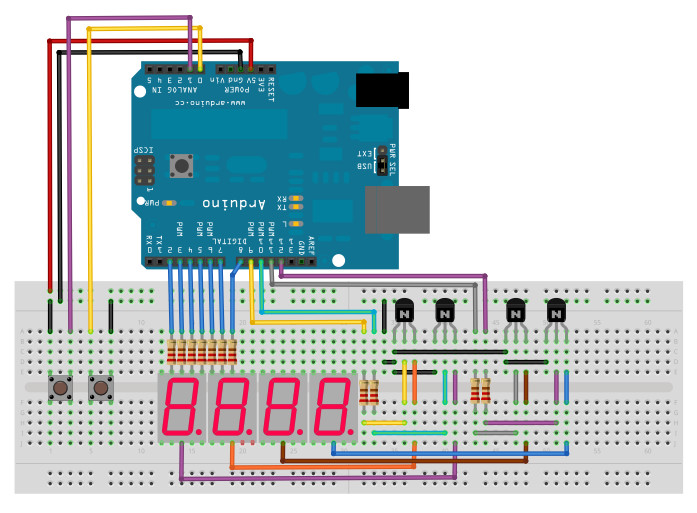

      El diagrama o circuito electrónico es el que puedes deducir de la imagen de cabecera y la tensión de 5V la extraes del Arduino o también puedes añadir una fuente exterior, conectandola a la tira superior del protoboard, pero desconectando en ese caso el polo positivo del Arduino.

      Espero que hayas entendido lo dicho.

      Saludos.
