Módulos de alimentación full-brick
Tras la exitosa acogida las fuentes de alimentación full-brick AC-DC de la gama PFE, TDK-Lambda ha introducido la serie PFE-S con nueva circuitería para mejorar la capacidad ante subidas de tensión (hasta 6 kV) y reducir el tiempo de interrupción de línea.
La serie PFE-S, que combina el front-end AC a HVDC con convertidor DC-DC en una solución full-brick con formato estándar, ofrece elevada eficiencia que supera el 83 por ciento y ayuda a simplificar el diseño térmico del equipo en el que se emplea.
Los modelos PFE300S y PFE500S totalmente regulados se encuentran disponibles en salidas nominales de 12, 28 y 48 V y se pueden ajustar sobre un rango de ±20 por ciento. Las versiones de 12 V desarrollan 396 W con una temperatura máxima de base-placa de +85 °C, mientras que las unidades de 28 y 48 V ofrecen 504 W con temperaturas de base-placa de +100 °C (PFE500S). La regulación de línea y carga se sitúa en el 0.4 por ciento.
Las versiones de 12 V de estos ‘power bricks’ montados en PCB ‘2 en 1’ son ideales para Arquitecturas de Potencia Distribuida, ya que pueden dirigir directamente convertidores Puntos de Carga (POL). Eliminando la necesidad de tensión de bus intermedio, el uso de múltiples convertidores POL no aislados de bajo coste, junto con el módulo AC-DC, contribuye a reducir costes y mejorar la eficiencia.

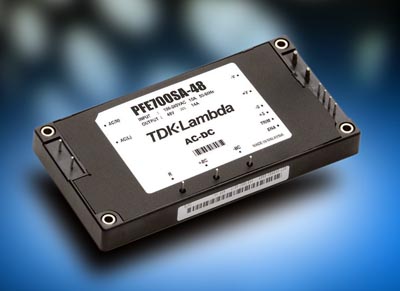

El modelo PFE700S semirregulado puede desarrollar 714 W con una salida nominal de 51 V y ofrece una fase AC-DC con una eficiencia de hasta el 89 por ciento para alimentar convertidores DC-DC regulados en múltiples aplicaciones de salida, siendo posible la operación serie y paralelo. La temperatura máxima de base-placa es de +100 °C, que disminuye linealmente a +85 °C con una carga del 85 por ciento. La regulación de línea y carga para cada PFE700S es de 4 V.
Todas las versiones de la nueva serie PFE-S, que se encuentran disponibles con dos años de garantía, poseen un amplio rango de entrada AC que permite la operación con cualquier voltaje de entre 85 y 265 V y de 47 a 63 Hz.
