Condensadores cerámicos multicapa

Disminuir tamaño de fuente Aumentar tamaño de fuente Texto Imprimir esta página

RS ofrece dispositivos de montaje superficial de un amplio rango de capacidades, desde 1000 hasta 10000 pF en tamaños 0603 y 0402 a un precio muy competitivo.

Condensadores cerámicos multicapa

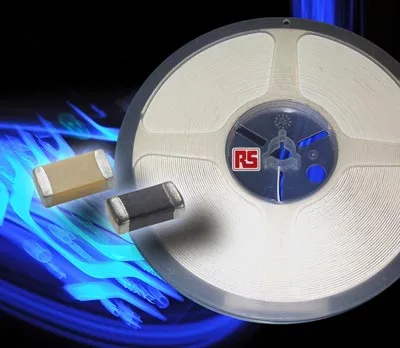

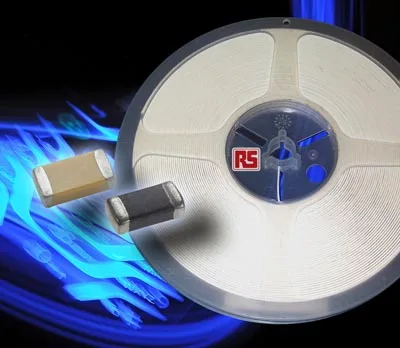

RS Components (RS) y Allied Electronics (Allied), marcas comerciales de Electrocomponents plc, el mayor distribuidor de productos y servicios de electrónica y mantenimiento a nivel mundial, ha aumentado su gama de componentes pasivos añadiendo condensadores cerámicos multicapa (MLCCs) en carrete estándar de 7″ o 13” de la marca RS.

Estos condensadores cerámicos multicapa, disponibles en stock, ofrecen a los clientes la opción de elegir condensadores de propósito general, listos para su colocación en máquinas de pick and place, a un coste reducido. Aptos para un amplio rango de aplicaciones, como dispositivos móviles de consumo, diseños de video y sintonización, entre otros, estos condensadores de baja inductancia también son ideales para aplicaciones de alta frecuencia.

La serie compacta RS MLCC está disponible en el tamaño popular 0603 (1,6 x 0,8 x 0,8 mm) y cuenta con una amplio rango de capacidad desde 1000 pF hasta 10.0000 pF (1 a 10 nF), incluyendo versiones de 1000, 2200, 4700, 6800 y 10000pF y tensiones nominales de 16, 50 o 100V. También están disponibles en el tamaño 0402 (1 x 0,5 x 0,5 mm), con tensiones nominales de 16 y 50V.

La mayoría de los dispositivos de esta gama de condensadores cerámicos multicapa cuentan con dieléctricos  de “temperatura estable”  de clase EIA 2 que opera en todo el rango de temperatura (de -55 a 125 °C) con tolerancias de capacitancia de ±15 %  y son ideales para aplicaciones de desconexión. Otras opciones en la gama utilizan materiales cerámicos de “compensación de temperatura” de clase EIA 1 C0G (NP0).

Normativas y usos de los nuevos condensadores cerámicos multicapa

El rango se ajusta a la normativa EIAJ RC3402 y también es compatible con la EIA RS198 e IEC pub. 384-10. Con excelentes características de soldadura, la gama es adecuada para soldadura por flujo y por reflujo.
